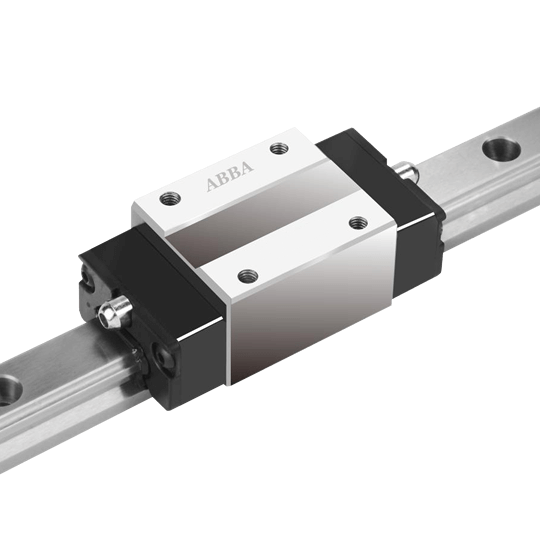

优势特点：ABBA静音型直线滑轨BCH55B为链带系列导轨，组合高度为80mm，安装孔尺寸为75*75，ABBA直线导轨具有互换性，可分别更换滑块或滑轨甚至是ABBA直线导轨组，机台即可重新获得高精密度的导引。
| 型号 | 组合尺寸(mm) | 滑块尺寸(m,m) | 导轨尺寸(mm) | ||||||||||||
| H | W | W2 | E | L | B×J | MQ×1 | Li | 油孔 | T1 | N | W1 | H1 | F | d×D×h | |
| BCH55B | 80 | 100 | 23.5 | 12.7 | 181 | 75×75 | M12×19 | 131 | M8×1 | 30 | 16 | 53 | 38 | 120 | 16×23×20 |
| 型号 | 基本负荷(kgf) | 容许静力矩(kgf*m) | 参考数据(mm) | 重量 | |||||||
| 静额定负荷 | 动额定负荷 | Mx | My | Mz | Lmax | G | 滑块(kg) | 导轨(kg/m) | |||
| BCH55B | 12350 | 19000 | 446 | 355 | 355 | 4000 | 30 | 5.2 | 14.5 | ||
如何检测台湾ABBA直线导轨BCH55B防护罩的硬度
1、布氏硬度:主要用来测定铸件、锻件、有色金属制件、热轧坯料及退火件的硬度,测定范围≯HB450。
2、洛氏硬度:HRA主要用于高硬度试件,测定硬度高于HRC67以上的材料和表面硬度,如硬质合金、氮化钢等，测定范围HRA>70。HRC主要用于钢制件（如碳钢、工具钢、合金钢等）淬火或回火后的硬度测定,测定范围HRC20~67。
3、维氏硬度:用来测定薄件和导轨防护罩的硬度,也可用来测定渗碳、氰化、氮化等表面硬化机床铸件的硬度。
ABBA静音型直线滑轨BCH55B为链带系列导轨，组合高度为80mm，安装孔尺寸为75*75，ABBA直线导轨具有互换性，可分别更换滑块或滑轨甚至是ABBA直线导轨组，机台即可重新获得高精密度的导引。
