优势特点：台湾ABBA导轨滑块BRH20BL为重载系列导轨，组合高度为30mm，安装孔尺寸为32*50，一般传统滑块有分上锁式及下锁式，ABBA结合两者发展出上，下锁共用滑块，同样可大大减少库存的成本。

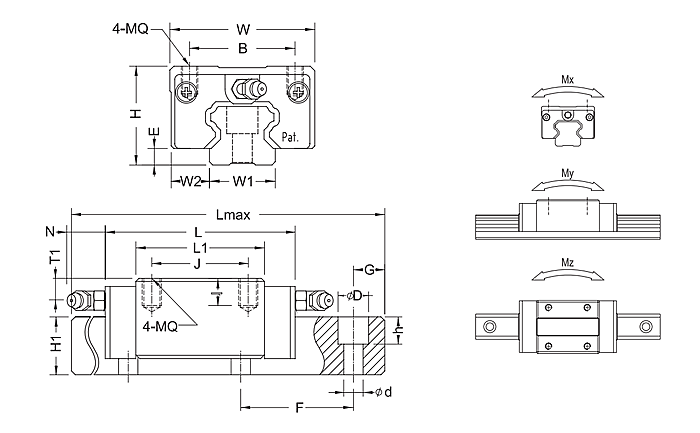

| 型号 | 组合尺寸(mm) | 滑块尺寸(mm) | 导轨尺寸(mm) | ||||||||||||
| H | W | W2 | E | L | B×J | MQ×1 | Li | 油孔 | T1 | N | W1 | H1 | F | d×D×h | |
| BRH20BL | 30 | 44 | 12 | 5 | 92.4 | 32×50 | M5×8 | 63.4 | M6×1 | 7 | 15.6 | 20 | 18 | 60 | 6×9.5×8.5 |
| 型号 | 基本负荷(kgf) | 容许静力矩(kgf*m) | 参考数据(mm) | 重量 | |||||||
| 静额定负荷 | 动额定负荷 | Mx | My | Mz | Lmax | G | 滑块(kg) | 导轨(kg/m) | |||
| BRH20BL | 1650 | 3000 | 30 | 23.8 | 23.8 | 4000 | 20 | 0.47 | 2.6 | ||
与THK之HSR 系列同为四排珠之设计，四排沟槽钢珠在滑块与滑轨之间成4点 90度角接触，可平衡抵消来自各方向滑块所受的力，不论滑轨呈任何角度装置，各方向之负载能力皆相等，广泛适合各类型机器采用，相较于哥德式二排沟设计，四排珠有著较高刚性，精度及寿命之优势，尤其X 型之四排珠设计拥有自动调心能力，即使装配轨道的桌面产生很大的偏差或装置时出现误差，都能被系统自身消除掉，因而可获得轻快精准的直缐运动。
台湾ABBA导轨滑块BRH20BL为重载系列导轨，组合高度为30mm，安装孔尺寸为32*50，一般传统滑块有分上锁式及下锁式，ABBA结合两者发展出上，下锁共用滑块，同样可大大减少库存的成本。
