优势特点：静音CPC导轨滑块ER25MN属于高组装系列直线导轨，组合高度为36mm，滑块安装孔为35*35mm。为了保证机器有较高的加工精度，要求其导轨、直线具有较高的导向精度和良好的运动平稳性。

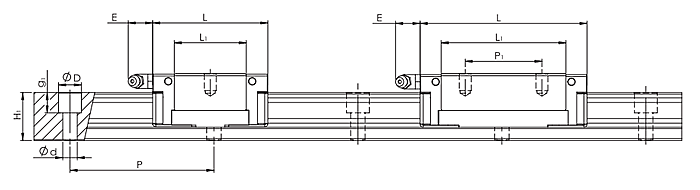

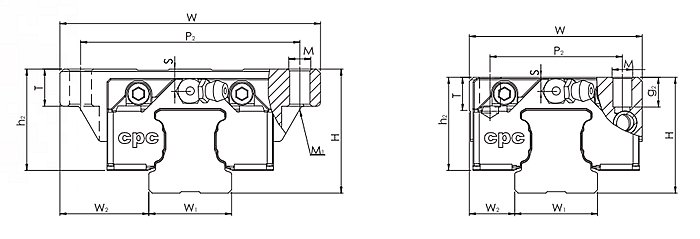

| 型号 | 组装尺寸 | 导轨尺寸(mm) | 滑块尺寸(mm) | ||||||||||
| H | W2 | W1 | H1 | P | D×d×g1 | W | L | L1 | h2 | P1 | P2 | E | |
| ER25MN | 36 | 12.5 | 23 | 23 | 60 | 11×7×9 | 48 | 80.2 | 60 | 29.6 | 35 | 35 | 12 |
| 型号 | 滑块尺寸(mm) | 额定负荷(KN) | 静扭矩(Nm) | 重量 | |||||||
| M×g2 | M1 | S | T | C | Co | Mro | Mpo | Myo | 滑块(g) | 导轨(g/m) | |
| ER25MN | M6×9 | - | 8 | 8 | 18.8 | 36.4 | 410 | 300 | 300 | 432 | 3020 |
CPC直线导轨ER25MN安装基面粗糙度，平面度，直线度以及外观的检查。要求：当水平调试好以后，必须用激光干涉仪测量出主直线导轨安装基面(我们通常以靠右侧立柱的一条直线导轨面为主导轨)的平面度允许每10m中凸0.05mm，全行程直线度允许中凸0.03mm。粗糙度要求1.6，外观无铸造缺陷。
静音CPC导轨滑块ER25MN属于高组装系列直线导轨，组合高度为36mm，滑块安装孔为35*35mm。为了保证机器有较高的加工精度，要求其导轨、直线具有较高的导向精度和良好的运动平稳性。
