优势特点：CPC超重负荷直线导轨HRC20FL属于重载系列直线导轨，组合高度为30mm，滑块安装孔为40*53mm。影响导向精度的首要要素有：导轨的结构方法导轨的几许精度和触摸精度导轨和基础件的刚度导轨的油膜厚度和油膜刚度导轨和基础件的热变形等。

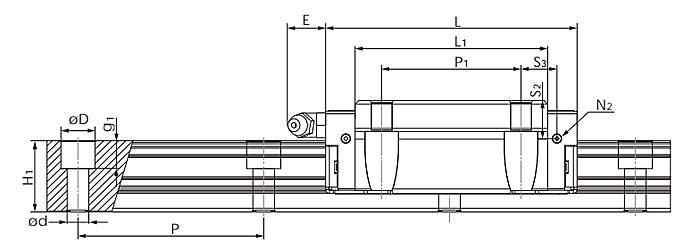

| 型号 | 组装尺寸 | 导轨尺寸(mm) | 滑块尺寸(mm) | |||||||||||||
| H | W2 | W1 | H1 | P | D×d×g1 | W | L | L1 | h2 | P1 | P2 | M×g2 | M1 | T | N1 | |
| HRC20FL | 30 | 21.5 | 20 | 20 | 60 | 9.5×6×8.5 | 63 | 87.2 | 70.2 | 25 | 40 | 53 | M6×10 | M5 | 10 | M3×7.5 |
| 型号 | 滑块尺寸(mm) | 额定负荷(KN) | 静扭矩(Nm) | 重量 | ||||||||||
| N2 | N3 | E | S1 | S2 | S3 | S4 | C | Co | Mro | Mpo | Myo | 滑块(g) | 导轨(g/m) | |
| HRC20FL | M3×5.5 | P4 | 10 | 6 | 9.4 | 18.1 | 18.8 | 20.4 | 38.5 | 415 | 390 | 390 | 504 | 2280 |
CPC超重负荷直线导轨HRC20FL属于重载系列直线导轨，组合高度为30mm，滑块安装孔为40*53mm。影响导向精度的首要要素有：导轨的结构方法导轨的几许精度和触摸精度导轨和基础件的刚度导轨的油膜厚度和油膜刚度导轨和基础件的热变形等。
