优势特点：CPC精密导轨LRR35FXL属于滚子导轨，组合高度为44mm，滑块安装孔为100*82mm。直线运动导轨的几何精度一般包括：垂直平面和水平平面内的直线度；两条导轨面间的平行度。

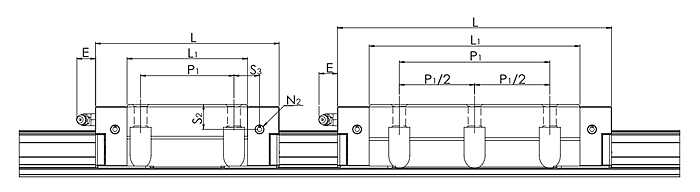

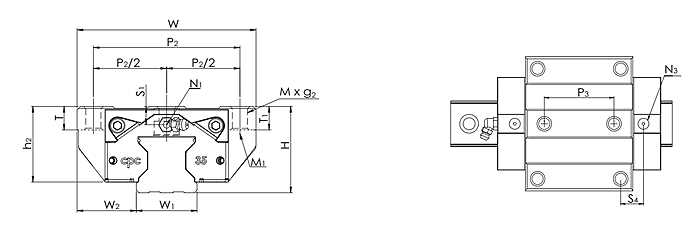

| 型号 | 组装尺寸 | 导轨尺寸(mm) | 滑块尺寸(mm) | |||||||||||||||||||||||||||||||||||||||||||
| H | W2 | W1 | H1 | P | D×d×g1 | W | L | L1 | h2 | P1 | P1/2 | P2 | P2/2 | P3 | M×g2 | M1 | T | T1 | ||||||||||||||||||||||||||||
| LRR35FXL | 44 | 33 | 34 | 31 | 40 | 14×9×17 | 100 | 177.5 | 139.5 | 38 | 100 | 50 | 82 | 41 | 100 | M10×9 | M8 | 9 | 9 | |||||||||||||||||||||||||||
| 型号 | 滑块尺寸(mm) | 额定负荷(KN) | 静扭矩(Nm) | 重量 | ||||||||||||
| N1 | N2 | N3 | E | S1 | S2 | S3 | S4 | Clso100km | Co | Mro | Mpo | Myo | 滑块(g) | 导轨(g/m) | ||
| LRR35FXL | M6×12 | M6×8 | P5 | 12 | 6 | 12.4 | 27.7 | 27.7 | 82 | 245 | 4439 | 5111 | 5111 | 2800 | 5740 | |
CPC直线滑轨LRR35FXL属于滚子导轨，组合高度为44mm，滑块安装孔为100*82mm。直线运动导轨的几何精度一般包括：垂直平面和水平平面内的直线度；两条导轨面间的平行度。
