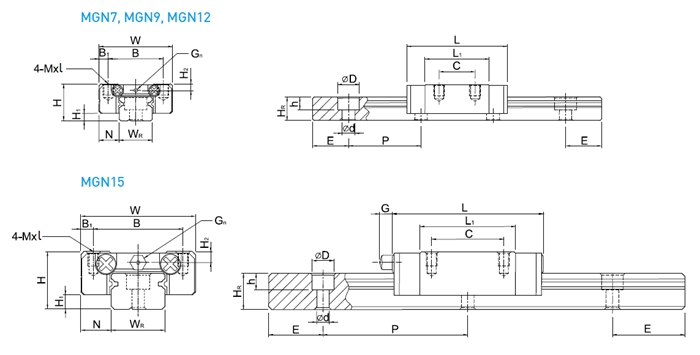

| 型号 | 滑轨尺寸(mm) |
滑轨的 固定 螺栓尺寸 |
基本动 额定 负荷 |
基本静 额定 负荷 |
容许静力矩 | 重量 | |||||||||||
| WR | HR | D | H | D | P | E | MM | C(KN) | C0(KN) | MR | MP | MY |
滑块 kg |
导轨 kg/m |
|||
| KN-m | KN-m | KN-m | |||||||||||||||
| MGN15H | 15 | 10 | 6 | 4.5 | 3.5 | 40 | 15 | M3×10 | 6.37 | 9.11 | 73.50 | 57.82 | 57.82 | 0.092 | 1.06 | ||
上银直线导轨MGN15H的使用维护方法
通常我们在生活器械中运用了导轨，但是还是要知道一些正确的直线导轨的使用方法的，有了这些知识有便于以后更好的运用，比如说直线导轨的怎样存放、怎样防尘、怎样润滑等，这些知识都是需要我们熟练掌握的，这样可以更好的运用。
(1)存放的方法
上银直线导轨MGN15H属于精密部件，如果以不当的方式存放，有可能引起直线导轨的弯曲变形，所以通常要将导轨放置在水平位置，在导轨下方进行多点支撑。在存放及运输过程中必须轻拿轻放，在使用过程中也不能承受非工作外力的撞击。
(2)防尘的方法
上银直线导轨MGN15H在滑块的两端设计有防尘装置，防止灰尘进入滑块内部影响滑块精度，如有特殊需要可以在导轨螺钉孔中安装埋栓，在导轨上使用油封板、波纹套管或伸缩护罩。
(3)润滑的方法
上银直线导轨MGN15H的维护比较简单，主要的维护工作为定期进行润滑。通常的润滑方法是定期(如每个月一次)在导轨表面上涂一层润滑脂，滑块内部的润滑通过专用的润滑脂补充枪施加。润滑脂补充的频率主要按实际使用的运行距离确定，一般情况下每运行100 km的距离就需要补充润滑脂。
润滑脂的牌号：一般用锂基润滑脂，也可以按直线导轨机构制造商推荐的牌号采购。
除采用润滑脂进行润滑外，还可以采用润滑油来润滑，但对于像机床等要求重负荷、高刚性、高速度的场合，一般都推荐使用润滑脂来润滑。
上银直线导轨MGN15H使用也要正确的维护这样可以增加导轨的使用寿命，更利于各种器械的正常运作。
MGN15H为微型系列导轨，组合高度为16mm，安装孔尺寸为25*25，直线导轨与传统的滑动导引相较，滚动导引的摩擦系数可降低至原来的1/50，由于起动的摩擦力大大减少，相对的较少无效运动发生，故能轻易达到μm级进给及定位。
MGN15H为微型系列导轨，组合高度为16mm，安装孔尺寸为25*25，直线导轨与传统的滑动导引相较，滚动导引的摩擦系数可降低至原来的1/50，由于起动的摩擦力大大减少，相对的较少无效运动发生，故能轻易达到μm级进给及定位。
