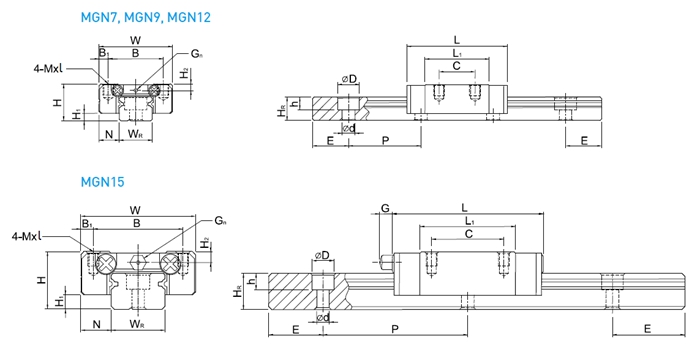

| 型号 | 滑轨尺寸(mm) |
滑轨的 固定 螺栓尺寸 |
基本动 额定 负荷 |
基本静 额定 负荷 |
容许静力矩 | 重量 | |||||||||||
| WR | HR | D | H | D | P | E | MM | C(KN) | C0(KN) | MR | MP | MY |
滑块 kg |
导轨 kg/m |
|||
| KN-m | KN-m | KN-m | |||||||||||||||
| MGN7H | 7 | 4.8 | 4.2 | 2.3 | 2.4 | 15 | 5 | M2×6 | 1.37 | 1.96 | 7.64 | 4.80 | 4.80 | 0.015 | 0.22 | ||
上银直线导轨MGN7H的应用特征介绍
1、基轴制滑轨
2、滑轨两面皆为基准面
相较于2面同磨研磨法的滑轨只有一面基准面，上银直线导轨MGN7H的两面都可同时当作基准面，组装起来更方便。
3、上锁式及下锁下锁式滑块统一
一般传统滑块有分上锁式及下锁式，上银直线导轨MGN7H结合两者发展出上，下锁共用滑块，同样可大大减少库存的成本。
4、不掉钢珠
拥有绝佳之钢珠保持器设计，滑块脱离滑轨时绝不掉钢珠，不需假轴，组装及维修更为方便。
四大优点
优点一：免保养，低维修；无需润滑管路系统与设备
优点二：使用寿命超长，长期自动维持轨道表面润滑油膜保护
优点三：大幅度节省润滑油成本
优点四：易于维持机器清洁，无废油品外漏污染环境之虞。
