优势特点：MGW15C为微型系列导轨，组合高度为16mm，安装孔尺寸为45*20，直线导轨的预压力：所谓预压力是预先给予钢珠负荷力，利用钢珠与珠道之间负向间隙给予预压，这样能够提高直线导轨的刚性和消除间隙。

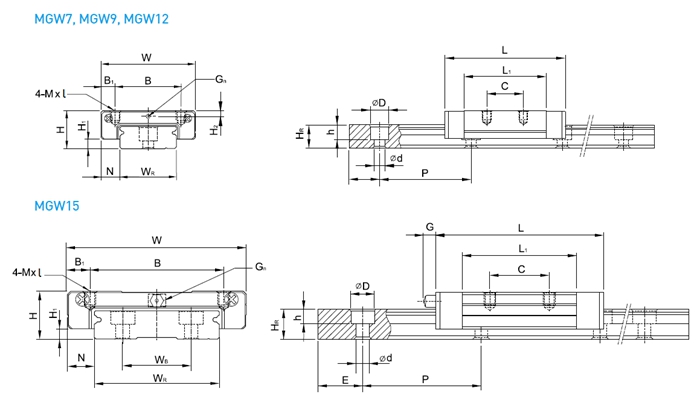

| 型号 | 组件尺寸 | 滑块尺寸 | |||||||||||||
| H | H1 | N | W | B | B1 | C | L1 | L | G | Gn | M×L | H2 | |||
| MGW15C | 16 | 3.4 | 9 | 60 | 45 | 7.5 | 20 | 38 | 54.8 | 5.2 | M3 | M4×4.2 | 3.2 | ||
| 型号 | 滑轨尺寸 |
滑轨的 固定螺栓 尺寸 |
基本
动额
定负荷
|
基本 静额 定负荷 |
容许静力矩 | 重量 | ||||||||||||
| WR | WB | HR | D | H | d | P | E | （mm） | C(KN) | C0(KN) |
MR N-m |
MP N-m |
MY N-m |
滑块 kg |
滑轨 kg/m |
|||
| MGW15C | 42 | 23 | 9.5 | 8 | 4.5 | 4.5 | 40 | 15 | M4×10 | 6.77 | 9.22 | 199.34 | 56.66 | 56.66 | 0.143 | 2.86 | ||
上银直线导轨MGW15C与静压导轨讲解
应用： 上银直线导轨MGW15C在我们的日常生活中的应用也是很普遍的，如滑动门的滑糟、火车的铁轨等等都是导轨的具体应用。
静压导轨工作原理：工作原理与静压轴承相同。将具有一定压力的润滑油，经节流器输入到导轨面上的油腔，即可形成承载油膜，使导轨面之间处于纯液体摩擦状态。
优点：导轨运动速度的变化对油膜厚度的影响很小；载荷的变化对油膜厚度的影响很小；液体摩檫，摩檫系数仅为0.005左右，油膜抗振性好。
缺点：导轨自身结构比较复杂；需要增加一套供油系统；对润滑油的清洁程度要求很高。
主要应用：精密机床的进给运动和低速运动导轨
静压导轨分类
按结构形式分：开式、闭式
开式静压导轨：压力油经节流器进入导轨的各个油腔，使运动部件浮起，导轨面被油膜隔开，油腔中的油不断地通过封油边而流回油箱。当动导轨受到外载荷作用向下产生一个位移时，上银直线导轨MGW15C间隙变小，增加了回油阻力，使油腔中的油压升高，以平衡外载荷。
MGW15C为微型系列导轨，组合高度为16mm，安装孔尺寸为45*20，直线导轨的预压力：所谓预压力是预先给予钢珠负荷力，利用钢珠与珠道之间负向间隙给予预压，这样能够提高直线导轨的刚性和消除间隙。
MGW15C为微型系列导轨，组合高度为16mm，安装孔尺寸为45*20，直线导轨的预压力：所谓预压力是预先给予钢珠负荷力，利用钢珠与珠道之间负向间隙给予预压，这样能够提高直线导轨的刚性和消除间隙。
