优势特点：PGHW45HA为定位系列导轨，组合高度为60mm，安装孔尺寸为100*80，微型不锈钢滚动直线导轨系列运转时，工作温度介于-40℃～+80℃之间，短时间运转最高温度可达+100℃。

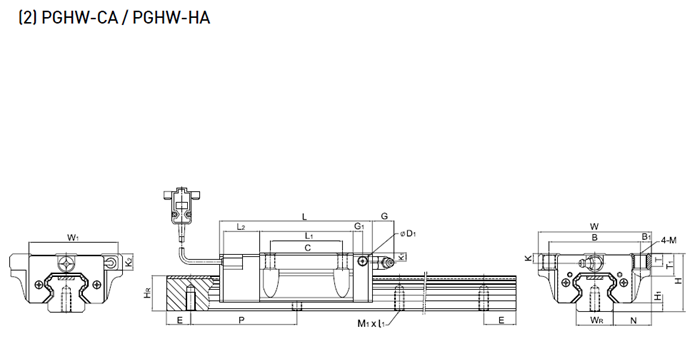

| 型号 | 组件尺寸 | 滑块尺寸 | ||||||||||||||||||||
| H | H1 | N | W | W1 | B | B1 | C | L | L1 | L2 | G | G1 | D1 | M | K | K1 | K2 | T | T1 | |||
| PGHW45HA | 60 | 9.5 | 37.5 | 120 | 91 | 100 | 10 | 80 | 180 | 129 | 24.5 | 12.9 | 10 | 8.5 | M12 | 8.5 | 20 | 20 | 15.1 | 22 | ||
| 型号 | 滑轨尺寸 |
基本
动额
定负荷
|
基本 静额 定负荷 |
重量 | |||||||||||||
| WR | HR | M1×L1 | P | E | C(KN) | C0(KN) |
滑块 Kg |
滑轨 kg/m |
|||||||||
| PGHW45HA | 45 | 38 | M12×24 | 105 | 22.5 | 94.54 | 207.12 | 3.69 | 10.41 | ||||||||
上银直线导轨驱动在数控装备领域具有得天独厚的优势
直线导轨驱动在以下数控装备领域具有得天独厚的优势：高速、超高速、高加速度和生产批量大、要求定位的运动多、速度大小和方向频繁变化的场合。例如汽车产业和IT产业的生产线，精密、复杂模具的制造。
滚动直线导轨副是在滑块与导轨之间放入适当的钢球，使滑块与上银导轨之间的滑动摩擦变为滚动、静摩擦力之差很小，随动性极好，即驱动信号与机械动作滞后的时间间隔极短，有益于提高数控系统的响应速度和灵敏度。成对使用导轨副时，具有“误差均化效应”，从而降低基础件的加工精度要求，降低基础件的机械制造成本与难度。
能耗方面直线电机在提供同样转矩时是“旋转伺服电机+滚珠丝杠”大致一倍以上，“旋转伺服电机+滚珠丝杠”属于节能、增力型传动部件，直线电机可靠性受控制系统稳定性影响，对周边的影响很大必须采取有效隔磁与防护措施，隔断强磁场对滚动导轨的影响和对铁屑磁尘的吸附。
有部分精密机床由于使用的方便，上银导轨和液压系统共用一种油，这就需要专用的液压导轨两用油。否则若只用液压油，会由于抗磨性不佳造成导轨磨损或被水冲走；若只用导轨油又有可能造成液压系统油泥多，压力达不到。大部分进口机械的导轨润滑采用集中给油方式，即将导轨油或极压滑脂装在一个透明容器内，机械将自动补给。
直线电机的提升空间更大，将来直线电机的技术更加成熟了、产量上去了、成本下降了，应用也会更加广泛，但从节能降耗、绿色制造的角度思考，以及两种结构自身特点考虑“旋转伺服电机+滚珠丝杠”驱动仍有其广阔的市场空间。 导轨有时会有水接触，如车床、加工中心，经常有水会溅到导轨上，若导轨油的分水性能不佳就会被水分解，油滴到切削液中，会造成切削液污染，所以导轨的分水性能极重要。
无论用何种油品，导轨用的润滑油脂都是损耗性的不可循环再用，多数导轨都暴露在外无法回收循环。微动磨损是在沟道上有一些凹陷的坑，它们的间距基本等于钢球的直径。它是由于缺少油膜下的极短行程运行和震动中加速了氧化过程。
PGHW45HA为定位系列导轨，组合高度为60mm，安装孔尺寸为100*80，微型不锈钢滚动直线导轨系列运转时，工作温度介于-40℃～+80℃之间，短时间运转最高温度可达+100℃。
PGHW45HA为定位系列导轨，组合高度为60mm，安装孔尺寸为100*80，微型不锈钢滚动直线导轨系列运转时，工作温度介于-40℃～+80℃之间，短时间运转最高温度可达+100℃。
