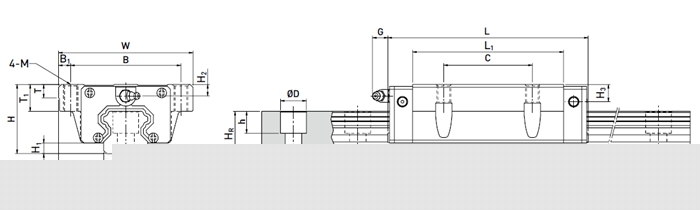

| 型号 | 滑轨尺寸(mm) |
滑轨的 固定 螺栓尺寸 |
基本动 额定 负荷 |
基本静 额定 负荷 |
容许静力矩 | 重量 | |||||||||||
| WR | HR | D | H | D | P | E | MM | C(KN) | C0(KN) | MR | MP | MY |
滑块 kg |
导轨 kg/m |
|||
| KN-m | KN-m | KN-m | |||||||||||||||
| HGW25CA | 23 | 22 | 11 | 9 | 7 | 60 | 20 | M6×20 | 26.48 | 36.49 | 0.42 | 0.33 | 0.33 | 0.59 | 3.21 | ||
上银直线导轨的爬行故障解除
直线导轨润滑油需具有较好的油性及耐磨性，在较大的载荷条件下保证油膜存在一定的强度。润滑油是碳氢化合物，特别是在工作温度较高条件下很容易与空气发生氧化反应，生成氧化胶质。氧化胶质是一种黏质的胶状物，它黏附在金属表面上不仅容易产生酸性腐蚀，而且会使摩擦表面丧失润滑性而发涩，导致爬行现象。
机床直线导轨面需要充足的润滑油，才能保证油膜起到润滑减摩作用。如果油量不足，会出现导轨面上局部无油干摩擦现象，这时很容易产生导轨爬行。另外，无油干摩擦极易导致摩擦面咬毛拉伤，造成直线导轨面表面粗糙，局部摩擦增大，使工作台不能保持匀速运动而产生爬行。有以下几个直线导轨的爬行故障消除方法:
1、重载荷时使用机械油效果不明显时，选择适当黏度的液压上银直线导轨油;
2、检查机床直线导轨供油系统和直线导轨面油膜状况，调节供油阀，使直线导轨面保持足够的油膜和良好的润滑，避免出现干摩擦;
3、润滑油的工作温度上升是油质氧化的重要因素。为了减缓油质氧化的速度，应对机床回油进行冷却降温，防止生成氧化胶质。定期更换润滑油和检测酸值指标，从油中有机酸含量是否增长来判断油的氧化程度，防止生成氧化胶质而产生爬行。
3、润滑油的工作温度上升是油质氧化的重要因素。为了减缓油质氧化的速度，应对机床回油进行冷却降温，防止生成氧化胶质。定期更换润滑油和检测酸值指标，从油中有机酸含量是否增长来判断油的氧化程度，防止生成氧化胶质而产生爬行。
HGW25CA为重载系列导轨，组合高度为36mm，安装孔尺寸为57*45，滑块具高钢性钢珠保持器，以确保运送途程中之安全并且滑块容易装配与安全使用。
