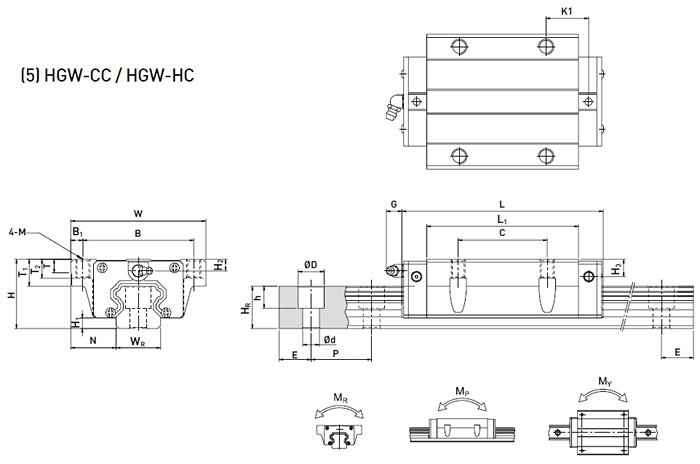

| 型号 | 滑轨尺寸(mm) |
滑轨的 固定 螺栓尺寸 |
基本动 额定 负荷 |
基本静 额定 负荷 |
容许静力矩 | 重量 | |||||||||||
| WR | HR | D | H | D | P | E | MM | C(KN) | C0(KN) | MR | MP | MY |
滑块 kg |
导轨 kg/m |
|||
| KN-m | KN-m | KN-m | |||||||||||||||
| HGW55HC | 53 | 44 | 23 | 20 | 16 | 120 | 30 | M14×45 | 139.35 | 196.20 | 4.88 | 4.57 | 4.57 | 5.96 | 15.08 | ||
上银直线导轨HGW55HC特点：
【所有方向皆具有高刚性】
运用四列式圆弧沟槽，配合四列钢珠等45度之接触角度，让钢珠达到理想的两点接触构造，能承受来自上下和左右方向的负荷；在必要时更可施加预压以提高刚性。
【高稳定性】
滑块采用特殊专利设计可增加材料厚度，提高零配件强度使滑座不易变形，有效提升稳定性。
【行走顺畅度佳，低噪音】
简单圆滑的钢珠回流路径设计，并采用耐冲击的强化合成树脂之钢珠循环配件，运转顺畅度佳，噪音度低。
【高耐用性】
导轨组采用特殊接触点设计，除了具有高刚性外，并具备自动调整之功能，更可让各方向之受力平均，进而大幅提升导轨组之使用寿命与精度。
