| 型号 | 滑轨尺寸(mm) |
滑轨的 固定 螺栓尺寸 |
基本动 额定 负荷 |
基本静 额定 负荷 |
容许静力矩 | 重量 | |||||||||||
| WR | HR | D | H | D | P | E | MM | C(KN) | C0(KN) | MR | MP | MY |
滑块 kg |
导轨 kg/m |
|||
| KN-m | KN-m | KN-m | |||||||||||||||
| HGW45CC | 45 | 38 | 20 | 17 | 14 | 105 | 22.5 | M12×35 | 77.57 | 102.71 | 1.98 | 1.55 | 1.55 | 2.79 | 10.41 | ||
优势特点：上银直线导轨HGW45CC重载荷时使用机械油效果不明显时，选择适当黏度的液压直线导轨油；机床直线导轨面需要充足的润滑油，才能保证油膜起到润滑减摩作用。

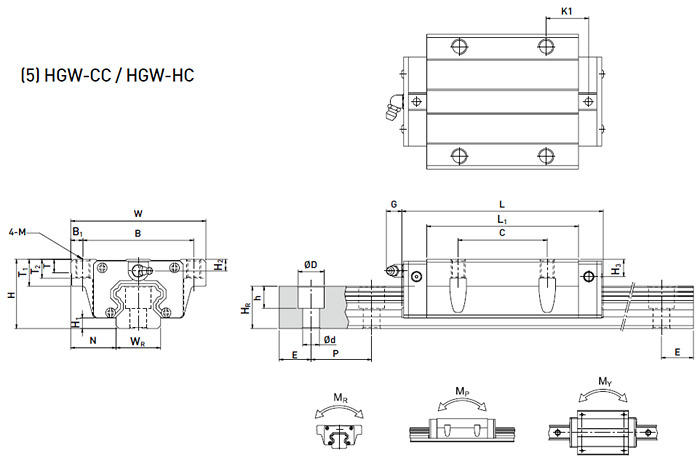

| 型号 | 组件尺寸(mm) | 滑块尺寸(mm) | ||||||||||||||||||||||||
| H | H1 | N | W | B | B1 | C | L1 | L | K1 | K2 | G | M | T | T1 | T2 | H2 | H3 | |||||||||
| HGW45CC | 60 | 9.5 | 37.5 | 120 | 100 | 10 | 80 | 97 | 139.4 | 13 | 10 | 12.9 | M12 | 15.1 | 22 | 15 | 8.5 | 20.5 | ||||||||
