| 型号 | 滑轨尺寸(mm) |
滑轨的 固定 螺栓尺寸 |
基本动 额定 负荷 |
基本静 额定 负荷 |
容许静力矩 | 重量 | |||||||||||
| WR | HR | D | H | D | P | E | MM | C(KN) | C0(KN) | MR | MP | MY |
滑块 kg |
导轨 kg/m |
|||
| KN-m | KN-m | KN-m | |||||||||||||||
| HGW35HC | 34 | 29 | 14 | 12 | 9 | 80 | 20 | M8×25 | 60.21 | 91.63 | 1.54 | 1.40 | 1.40 | 2.06 | 6.30 | ||
优势特点：上银直线导轨HGW35HC在我们安装过程中，清洁和细节都被我们忽略掉，后期的维护保养也就无从谈起了。对机器的精密配件我们还是要起到一个谨慎维护，以减少公司成本，延长直线导轨寿命。

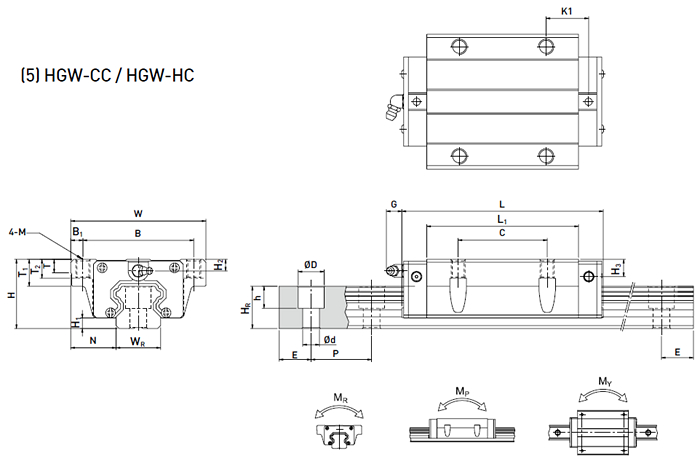

| 型号 | 组件尺寸(mm) | 滑块尺寸(mm) | ||||||||||||||||||||||||
| H | H1 | N | W | B | B1 | C | L1 | L | K1 | K2 | G | M | T | T1 | T2 | H2 | H3 | |||||||||
| HGW35HC | 48 | 7.5 | 33 | 100 | 82 | 9 | 62 | 105.8 | 138.2 | 27.5 | 7 | 12 | M10 | 10.1 | 18 | 13 | 9 | 12.6 | ||||||||
