优势特点：HGH55HA为重载系列导轨，组合高度为80mm，安装孔尺寸为75*95，避免直接的使用双手取拿导轨，而正确的做法就是使用前把自己的双手清洗干净，去除污渍和汗液，再有就是可以再直线导轨上涂抹好一些矿物油脂，然后在进行其他方面的操作。

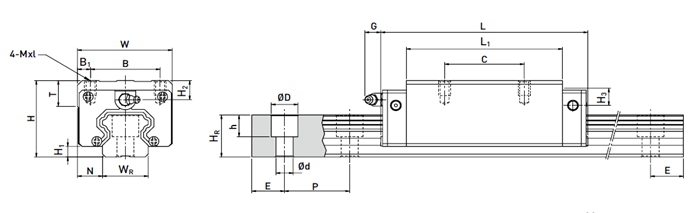

| 型号 | 组件尺寸(mm) | 滑块尺寸(mm) | |||||||||||||||||||||||
| H | H1 | N | W | B | B1 | C | L1 | L | K1 | K2 | G | M×L | T | H2 | H3 | ||||||||||
| HGH55HA | 80 | 13 | 23.5 | 100 | 75 | 12.5 | 95 | 155.8 | 204.8 | 36.4 | 11 | 12.9 | M12×18 | 17.5 | 22 | 29 | |||||||||
| 型号 | 滑轨尺寸(mm) |
滑轨的 固定 螺栓尺寸 |
基本动 额定 负荷 |
基本静 额定 负荷 |
容许静力矩 | 重量 | |||||||||||
| WR | HR | D | H | D | P | E | MM | C(KN) | C0(KN) | MR | MP | MY |
滑块 kg |
导轨 kg/m |
|||
| KN-m | KN-m | KN-m | |||||||||||||||
| HGH55HA | 53 | 44 | 23 | 20 | 16 | 120 | 30 | M14×45 | 139.35 | 196.20 | 4.88 | 4.57 | 4.57 | 5.49 | 15.08 | ||
