优势特点：HGH35HA为重载系列导轨，组合高度为55mm，安装孔尺寸为50*72，固定器是直接将直线导轨限位在智佳初的位置上，这样就能引导其他固定的两侧延伸，从而对于导轨两端起到绝缘的防护作用。

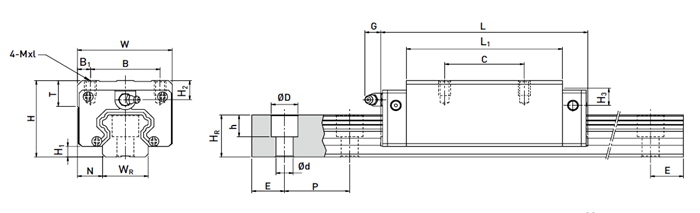

| 型号 | 组件尺寸(mm) | 滑块尺寸(mm) | |||||||||||||||||||||||
| H | H1 | N | W | B | B1 | C | L1 | L | K1 | K2 | G | M×L | T | H2 | H3 | ||||||||||
| HGH35HA | 55 | 7.5 | 18 | 70 | 50 | 10 | 72 | 105.8 | 138.2 | 22.5 | 7 | 12 | M8×12 | 10.2 | 16 | 19.6 | |||||||||
| 型号 | 滑轨尺寸(mm) |
滑轨的 固定 螺栓尺寸 |
基本动 额定 负荷 |
基本静 额定 负荷 |
容许静力矩 | 重量 | |||||||||||
| WR | HR | D | H | D | P | E | MM | C(KN) | C0(KN) | MR | MP | MY |
滑块 kg |
导轨 kg/m |
|||
| KN-m | KN-m | KN-m | |||||||||||||||
| HGH35HA | 34 | 29 | 14 | 12 | 9 | 80 | 20 | M8×25 | 60.21 | 91.63 | 1.54 | 1.40 | 1.40 | 1.92 | 6.30 | ||
