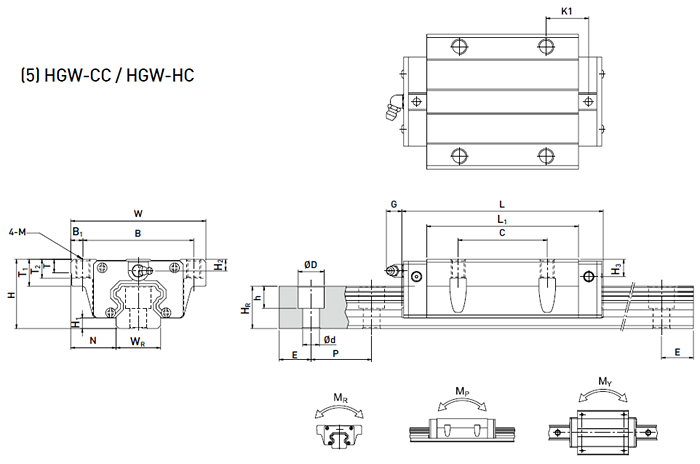

| 型号 | 滑轨尺寸(mm) |
滑轨的 固定 螺栓尺寸 |
基本动 额定 负荷 |
基本静 额定 负荷 |
容许静力矩 | 重量 | |||||||||||
| WR | HR | D | H | D | P | E | MM | C(KN) | C0(KN) | MR | MP | MY |
滑块 kg |
导轨 kg/m |
|||
| KN-m | KN-m | KN-m | |||||||||||||||
| HGW15CC | 15 | 15 | 7.5 | 5.3 | 4.5 | 60 | 20 | M4×16 | 11.38 | 16.97 | 0.12 | 0.10 | 0.10 | 0.17 | 1.45 | ||
上银直线导轨滑块HGW15CC的爬行故障解除
直线导轨润滑油需具有较好的油性及耐磨性，在较大的载荷条件下保证油膜存在一定的强度。润滑油是碳氢化合物,特别是在工作温度较高条件下很容易与空气发生氧化反应,生成氧化胶质。氧化胶质是一种黏质的胶状物,它黏附在金属表面上不仅容易产生酸性腐蚀,而且会使摩擦表面丧失润滑性而发涩,导致爬行现象。
机床直线导轨面需要充足的润滑油,才能保证油膜起到润滑减摩作用。如果油量不足,会出现导轨面上局部无油干摩擦现象,这时很容易产生导轨爬行。另外,无油干摩擦极易导致摩擦面咬毛拉伤,造成直线导轨面表面粗糙,局部摩擦增大,使工作台不能保持匀速运动而产生爬行。
