优势特点：台湾PMI滑轨MSC15LM属于微型不锈钢系列，安装孔孔距为40，滑块安装孔为25*25，用滚动直线导轨的机床由于摩擦阻力小，可使所需的动力源及动力传递机构小型化，使驱动扭矩大大减少。

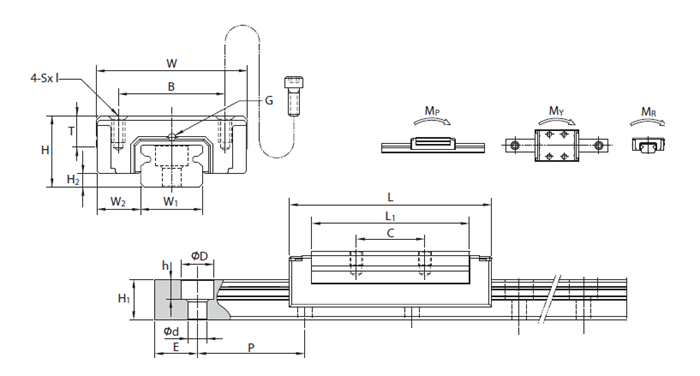

| 型号 | 外形尺寸(mm) | 滑块尺寸(mm) | |||||||||
|
高度 H |
宽度 W |
长度 L |
W2 | H2 | B | C | s×l | L1 | T | G | |
| MSC15LM | 16 | 32 | 60.5 | 8.5 | 4 | 25 | 25 | M3×4.2 | 53.1 | 7 | G-M3 |
| 型号 | 导轨尺寸(mm) | 基本额定负荷 | 容许静力矩 | 重量 | ||||||||||
|
宽度 W1 |
高度 H1 |
节距 P |
E std. |
D×h×d |
动负荷C KN |
静负荷Co KN |
Mp N-m |
My N-m |
Mr N-m |
滑块 g |
导轨 kg/m |
|||
| 单 | 双 | 单 | 双 | |||||||||||
| MSC15LM | 15 | 9.5 | 40 | 15 | 6×4.5×3.5 | 6.47 | 9.26 | 61.0 | 295.87 | 61.0 | 295.87 | 72.2 | 100 | 1.02 |
PMI直线导轨MSC15LM是借助于电磁作用原理
为了支撑机床的工作部件，一套直线导轨至少装有四个支架。直线电动机是借助于电磁作用原理，直接将电能转换为直线运动的驱动装置。最初以高速运输与牵引为主，经过不断改良处理后应用范围逐渐扩大到电脑以及办公设备、半导体制造装备、机械装备、工业自动化、自动绘图仪等等。
根据不同应用场合的差异化，直线电动机的种类也很多。随着近几年所出现一种由直线电动机和铝合金滚柱导轨组合的高速线性驱动元部件。直线导轨和平面导轨一样，有两个基本元件；一个用作导向的为固定元件，另一个则是移动元件。由于直线导轨是标准元部件，对于机床制造厂来说。唯一要做的只是加工一个安装导轨的平面以及校调导轨的平行度。
