优势特点：银泰直线导轨SME30LSB属于滚珠链带型，导轨安装孔孔距为80，滑块安装孔为40*60，导轨效果優良，摩擦接觸面的磨耗最低，因此可以長時間維持行走精度。

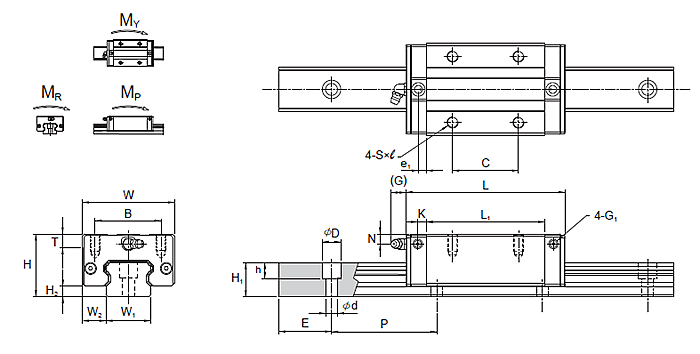

| 型号 | 外形尺寸(mm) | 滑块尺寸(mm) | |||||||||||||||||||||||
|
高度 H |
宽度 W |
长度 L |
W2 | H2 | B | C | S×L | L1 | T | N | G | K | E1 | G1 | 油嘴规格 | ||||||||||
| SME30LSB | 42 | 60 | 132.6 | 16 | 7.5 | 40 | 60 | M8×10 | 105 | 8 | 8 | 12 | 4.5 | 5.4 | M6 | G-M6 | |||||||||
| 型号 | 滑轨尺寸(mm) | 基本额定负荷 | 容许静力矩 | 重量 | ||||||||||
|
宽度 W1 |
高度 H1 |
节距 P |
E std. |
D×h×d |
动负荷C kN |
静负荷Co kN |
Mp kN-m |
My kN-m |
Mr kN-m |
滑块 kg |
导轨 kg/m |
|||
| 单 | 双 | 单 | 双 | |||||||||||
| SME30LSB | 28 | 23 | 80 | 20 | 14×12×9 | 47.0 | 76.5 | 1.11 | 5.32 | 1.11 | 5.32 | 1.07 | 1.10 | 4.5 |
银泰直线导轨SME30LSB及注意事項
滑座與滑軌於第一次使用前必須先添加潤滑油加以保護，並避免接觸任何液態或固態污染物。
在加注潤滑油時，滑座必須以一邊前後來回運動，一邊加油方式進行。
一般银泰直线导轨SME30LSB潤滑方式可用手或自動潤滑方式直接對滑道做潤滑工作。
