优势特点：精密量测仪器TBI线性滑轨TRH55VL直线导轨属于高组装系列直线导轨，组合高度为80mm，滑块安装孔为75*75mm。直线导轨可以给带来机床很高的抗振性能力，大家都知道机床的震动幅度过大将会大大的降低机床的寿命，所以有效的控制机床的震动幅度，将会对机床是个很大的帮助，直线导轨便在这里扮演了一个十分重要的角色。

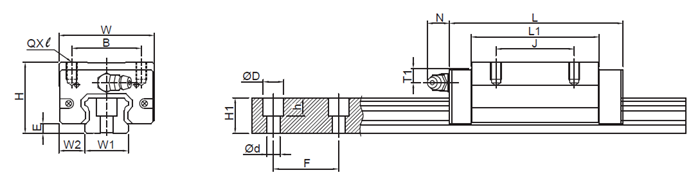

| 型号 | 组装规格mm | 滑块尺寸mm | 滑轨mm | |||||||||||||||
| H | W2 | E | W | B | J | L | L1 | Q×l | T1 | 油孔 | N | W1 | H1 | ΦD | h | Φd | F | |
| TRH55VL | 80 | 23.5 | 13 | 100 | 75 | 75 | 162 | 118 | M12×18 | 21 | PT1/8 | 12.5 | 53 | 44 | 23 | 20 | 16 | 120 |
| 型号 | 额定负载kgf | 容许静力矩 | 重量 | ||||||
| C | Co | Mx（kgf-mm） | My（kgf-mm） | Mz（kgf-mm） | 滑块kg | 滑轨kg/m | |||
| 单滑块 | 单滑块 | 双滑块 | 单滑块 | 双滑块 | |||||
| TRH55VL | 14703 | 21613 | 571342 | 411729 | 2019184 | 411729 | 2019184 | 4.42 | 16.1 |
TBI直线滑轨在机床上使用应重视的几个方面
为满足工业化进程对机床业的高要求，机床业越来越多地采用了直线滚动导轨等滚动元件导向系统，这使传统的每分钟几米的快速进退速度提高到十几米甚至几十米。TBI线性滑轨的采用大大地提高了机床生产率，在其有效寿命期间，机床几乎很少维修，可以连续运行。 机床在设计与制造时，必须注意下述问题：
1、机床进给系统应有足够的进给刚度，直线滚动导轨的滑动摩擦系数f＝0.003～0.004，而传统的贴塑导轨f＝0.04，铸铁导轨f＝0.12，可见直线滚动导轨的摩擦阻力仅为传统导轨的十到三十分之一。就直线滚动导轨而言，很小的进给力就能推动滑台，其运动也是轻便平稳的，但若进给系统的刚性差就会造成滑台的爬行、窜动，这种爬行与传统的爬行完全是两回事，它不是由于导轨面的摩擦引起的，而是由系统的进给刚度较差导致的，因此解决的方法也完全不同，着重应提高系统的稳定性。当进给系统为油缸推动时，油缸中活塞受密封圈及其安装槽和油液波动的影响，活塞的爬行导致滑台的爬行。常用的解决措施有：选用摩擦系数小。
1、机床进给系统应有足够的进给刚度，直线滚动导轨的滑动摩擦系数f＝0.003～0.004，而传统的贴塑导轨f＝0.04，铸铁导轨f＝0.12，可见直线滚动导轨的摩擦阻力仅为传统导轨的十到三十分之一。就直线滚动导轨而言，很小的进给力就能推动滑台，其运动也是轻便平稳的，但若进给系统的刚性差就会造成滑台的爬行、窜动，这种爬行与传统的爬行完全是两回事，它不是由于导轨面的摩擦引起的，而是由系统的进给刚度较差导致的，因此解决的方法也完全不同，着重应提高系统的稳定性。当进给系统为油缸推动时，油缸中活塞受密封圈及其安装槽和油液波动的影响，活塞的爬行导致滑台的爬行。常用的解决措施有：选用摩擦系数小。
2、机床应有较高的抗振性，采用直线滚动导轨的机床极易产生振动，运动部件的高速进退，使机床床身受到很大的冲击，直线滚动导轨副阻尼极低，抗振性能很差，这周期性的冲击极易使机床产生振动而导致加工表面产生形状误差和波纹，尤其是磨床或高精度机床其影响更为明显，而对闭环伺服控制系统还可能导致系统的不稳定。有的直线滚动导轨生产厂家认为直线滚动导轨施加较大的预载荷便能有效地消除振动。
3、机床应注意合理增加阻尼，提高动刚度增加机床阻尼的方案很多，如在机床外壁上附加一层具有高内阻的粘弹性——沥青制成的高分子聚合物和油漆胰子等；在结构中嵌人粘弹性阻尼材料；将型砂保留在铸件内或将专门的细铁丸封闭在铸件内。
精密量测仪器TBI线性滑轨TRH55VL属于高组装系列直线导轨，组合高度为80mm，滑块安装孔为75*75mm。直线导轨可以给带来机床很高的抗振性能力，大家都知道机床的震动幅度过大将会大大的降低机床的寿命，所以有效的控制机床的震动幅度，将会对机床是个很大的帮助，直线导轨便在这里扮演了一个十分重要的角色。
