优势特点：日本THK直线导轨滑块NRS25XA属于机床用超重载荷型导轨，组合高度为31，滑块对称安装孔为59*45。THK线性滑轨适用高速运动且大幅降低机台所需驱动马力 THK直线导轨移动时摩擦力非常小，只需较小动力便能让床台运行，尤其是在床台的工作方式为经常性往返运行时，更能明显降低机台电力损耗量。

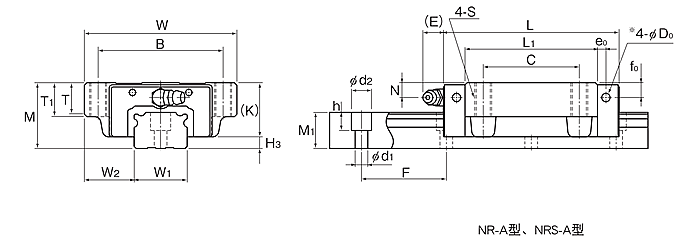

| 型号 | 外形尺寸 | LM滑块尺寸 | H3 | ||||||||||||||||||||||||||||||
|
高度 M |
宽度 W |
长度 L |
B | C | S×ℓ | L1 | T | T1 | K | N | F0 | E | e0 | D0 | 油嘴 | ||||||||||||||||||
| NRS25XA | 31 | 72 | 82.8 | 59 | 45 | M8×16 | 62.4 | 14.8 | 16 | 25.5 | 7 | 7 | 12 | 4 | 3.9 | B-M6F | 5.5 | ||||||||||||||||
| 型号 | LM轨道尺寸 | 基本额定负荷 |
静态容许力矩 kN•m*
|
质量 | |||||||||||||
|
宽度W1 0 -0.05 |
W2 |
高度 M1 |
孔距 F |
d1×d2×h |
长度 Max |
C kN |
Co kN |
MA | MB | MC | |||||||
| 单滑块 | 双滑块紧靠 | 单滑块 | 双滑块紧靠 | 单滑块 |
LM滑块 kg |
LM轨道 kg/m |
|||||||||||
| NRS25XA | 25 | 23.5 | 17 | 40 | 6×9.5×8.5 | 3000 | 25.9 | 59.8 | 0.568 | 2.84 | 0.568 | 2.84 | 0.633 | 0.58 | 3.1 | ||
手把手教你安装日本THK线性滑轨NRS25XA
THK线性滑轨NRS25XA就是我们平常称的直线导轨，台湾一般称为线性导轨或者是线性滑轨。那么这么精密的零件怎么安装呢？好安装吗？下面小编手把手教你线性导轨的安装方法。
第一步，在安装之前必须要将机械安装面上的毛边、杂质、污物以及表面的划痕进行清除。
第二步，将滑轨轻轻地安置在床台上，轻拧紧装派配螺丝，使滑轨的基准面与安装面可以轻轻地靠紧。THK线性滑轨SHW12CAM两面都是基准面，不需要特殊的参考记号。
第三步，按照顺序把滑轨的定位螺丝拧紧，让轨道跟横向的安装面紧密的相接在一起。
第四步，使用扳手将装配的螺丝拧紧，拧的顺序是从中间开始向端部顺序的拧紧，这样安装会更加牢固。
最后，用扭力扳手，按照规定的扭矩把滑轨的定位螺丝慢慢地拧紧。
其实安装THK线性滑轨NRS25XA没有想象中的那么麻烦，只不过在安装中要小心、仔细，切记需要拧螺丝的地方一定要拧紧，这样使用时才能更安全。
