优势特点：日本THK直线导轨滑块SVS55LRH属于机床用超重载荷导轨，组合高度为80，滑块对称安装孔为75*95。THK导轨的性能特点有定位精度高、磨损小、适应高速运动且大幅降低驱动功率、承载能力强、组装容易并具互换性。

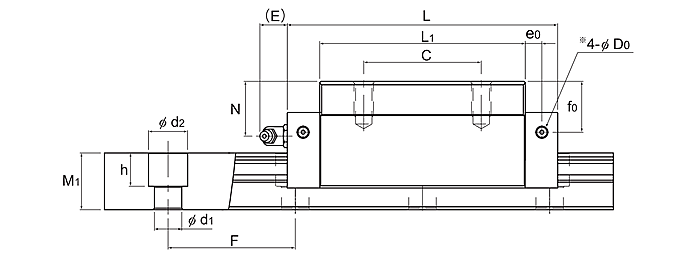

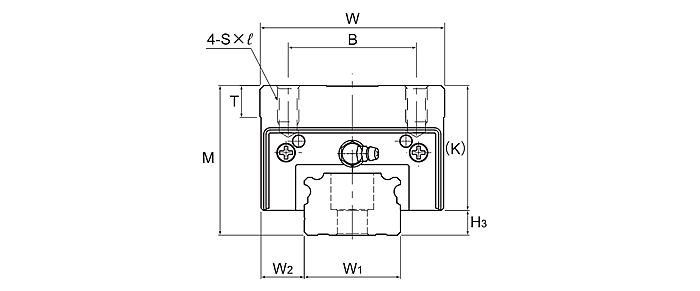

| 型号 | 外形尺寸 | LM滑块尺寸 | H3 | ||||||||||||||||||||||
|
高度 M |
宽度 W |
长度 L |
B | C | S×ℓ | L1 | T | K | N | f0 | E | e0 | D0 | 油嘴 | |||||||||||
| SVS55LRH | 80 | 100 | 200.5 | 75 | 95 | M12×18 | 160.8 | 17.7 | 66 | 33.6 | 27 | 16 | 10 | 5.2 | B-PT1/8 | 14 | |||||||||
| 型号 | LM轨道尺寸 | 基本额定负荷 |
静态容许力矩 kN•m*
|
质量 | |||||||||||
|
宽度W1 ±0 -0.05 |
W2 |
高度 M1 |
孔距 F |
d1×d2×h |
长度 Max |
C kN |
Co kN |
MA | MB | MC | |||||
| 单滑块 | 两个紧靠的轴承套 | 单滑块 | 两个紧靠的轴承套 | 单滑块 |
LM滑块 kg |
LM轨道 kg/m |
|||||||||
| SVS55LRH | 53 | 23.5 | 36.5 | 120 | 16×23×20 | 3060 | 164 | 237 | 5.4 | 26 | 4.99 | 24 | 4.96 | 6.2 | 14 |
日本THK直线导轨SVS55LRH如何及时检查和判断
一、设备在运行的时候判断
1.直线电机出现报警，通常100H较多，清洁内部后，复位仍报警。
这种现象的出现，说明这个直线电机里面出现了问题，此时我们需要注意电机的导轨滑块，通过近一步的检查来判别是否是导轨滑块出现问题。
2.直线电机在运行中，发生抖动，且温度较高。
这种现象通常出现在台面顶杆电机，通过我们的断电检查来判断是否是导轨滑块的原因。
3.直线电机刚启动的时候就报警，或是运行一会就报警，复位后运行一会又报警。在设备 参数的正常情况下，这种情况说明直线电机的导轨滑块已经磨损，需要及时停机检查。
二、设备在停止的时候或维护的时候判断
1.维护的时候，在断电的情况下，手推行走臂，无法正常顺利推动甚至卡死。
2.手推行走臂的时候，一段正常，一段阻力大，甚至无法推动。
3.在检查时候，发现电机上有脱落的滑块弹珠。
以上描述的THK直线导轨SVS55LRH设备如何及时检查和判断，都很实用的，只要我们能够认真检查和维护，它的运作时间也会更久一些。
