优势特点：日本THK直线导轨滑块SHS65LC属于世界标准型导轨，组合高度为90，滑块对称安装孔为142*110。额定动载荷是决定直线导轨机构额定寿命的重要参数，而在进行直线导轨机构的选型时，寿命校核是确定选型是否正确的重要条件。直线导轨的定位精度算是比较高的。特殊的滚动摩擦方式使得该导轨的动静摩擦力十分小，在床台运行的时候，利用直线导轨的这一特点，就能够很好地避免了打滑现象的发生。

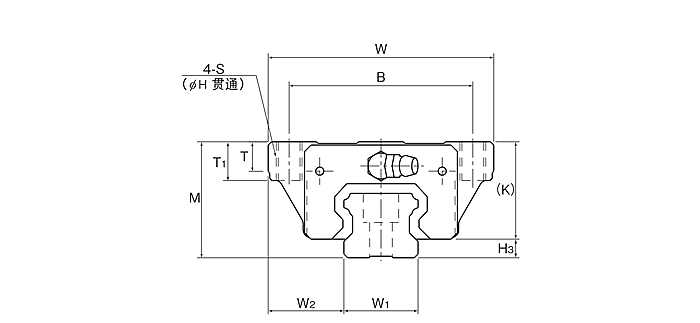

| 型号 | 外形尺寸 | LM滑块尺寸 | 侧喷嘴用备用孔* | H3 | ||||||||||||||||||||
|
高度 M |
宽度 W |
长度 L |
B | C | S | H | L1 | T | T1 | K | N | E | 油嘴 | e0 | f0 | D0 | ||||||||
| SHS65LC | 90 | 170 | 272 | 142 | 110 | M16 | 14.5 | 226 | 18.8 | 24 | 71 | 19 | 16 | B-PT1/8 | 10 | 12 | 5.2 | 19 | ||||||

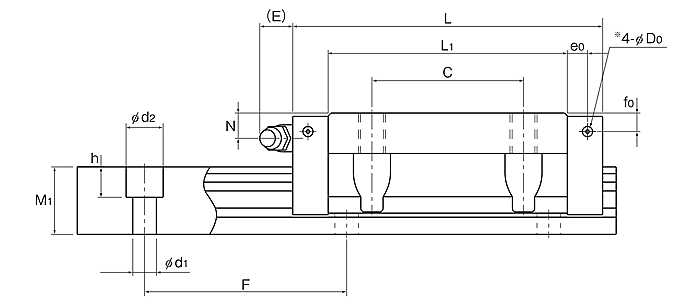

| 型号 | LM轨道尺寸 | 基本额定负荷 |
静态容许力矩 kN•m*
|
质量 | |||||||||||
|
宽度W1 ±0 -0.05 |
W2 |
高度 M1 |
孔距 F |
d1×d2×h |
长度 Max |
C kN |
Co kN |
MA | MB | MC | |||||
| 单滑块 |
双滑块 紧靠 |
单滑块 |
双滑块 紧靠 |
单滑块 |
LM滑块 kg |
LM轨道 kg/m |
|||||||||
| SHS65LC | 63 | 53.5 | 53 | 150 | 18×26×22 | 3000 | 253 | 408 | 13.3 | 62.6 | 13.3 | 62.6 | 11.9 | 13.7 | 23.7 |
如何避免日本THK直线导轨滑块SHS65LC损坏的状况发生
直线导轨也就是人们常说的线性导轨，这样的机械使用部件属于精密的零件，因此上，在使用的时候，稍有不慎，就会造成零件的损坏，因此上，在生产操作的时候，一定要采取比较谨慎的生产态度，避免出现因为使用不正确而造成线性导轨的损坏的状况。接下来，我们就了解一下直线导轨使用时要注意的事项。避免直线导轨损坏。
1、使用要求
THK直线导轨滑块SHS65LC对于使用的环境也有着比较高的使用要求，在我们生产的环境中，不仅有看得见的灰尘，还存在一些看不见的灰尘，这些灰尘一旦落入到线性导轨中，就会出现一些不良的使用反应，比如说提高导轨的磨损度，使机械的振动力量加大，再有就是噪音声提高等，继而就会引发出其他的使用的问题。
2、安装事项
3、要避免出现锈蚀的状况
要避免出现这样的使用状况，首先避免直接的使用双手取拿这样的配件，而正确的做法就是使用前把自己的双手清洗干净，去除污渍和汗液，再有就是可以再直线导轨上涂抹好一些矿物油脂，然后在进行其他方面的操作。尤其是到了潮湿的夏季，一定要做好防潮处理。
