优势特点：日本THK直线导轨滑块SHS30LV属于世界标准型导轨，组合高度为42，滑块对称安装孔为40*60。直线导轨润滑油的工作温度上升是油质氧化的重要因素。为了减缓油质氧化的速度，应对机床回油进行冷却降温，防止生成氧化胶质。定期更换润滑油和检测酸值指标，从油中有机酸含量是否增长来判断油的氧化程度，防止生成氧化胶质而产生爬行。

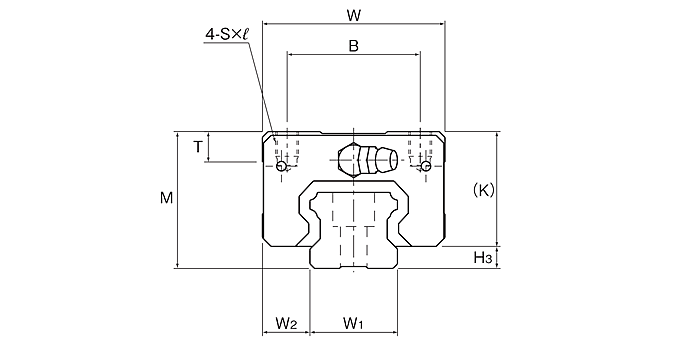

| 型号 | 外形尺寸 | LM滑块尺寸 | 侧喷嘴用备用孔* | H3 | ||||||||||||||||||||
|
高度 M |
宽度 W |
长度 L |
B | C | S×ℓ | L1 | T | K | N | E | 油嘴 | e0 | f0 | D0 | ||||||||||
| SHS30LV | 42 | 60 | 131 | 40 | 60 | M8×8 | 105 | 8 | 35 | 8 | 12 | B-M6F | 5.8 | 6 | 5.2 | 7 | ||||||||

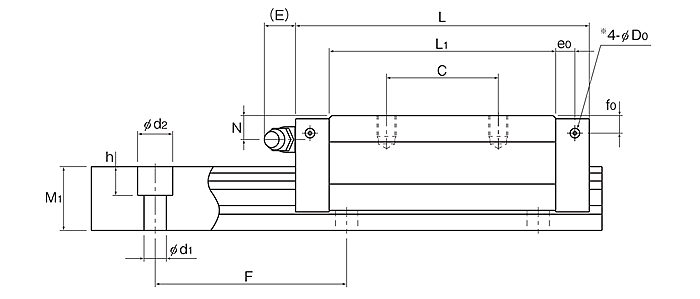

| 型号 | LM轨道尺寸 | 基本额定负荷 |
静态容许力矩 kN•m*
|
质量 | |||||||||||
|
宽度W1 ±0 -0.05 |
W2 |
高度 M1 |
孔距 F |
d1×d2×h |
长度 Max |
C kN |
Co kN |
MA | MB | MC | |||||
| 单滑块 |
双滑块 紧靠 |
单滑块 |
双滑块 紧靠 |
单滑块 |
LM滑块 kg |
LM轨道 kg/m |
|||||||||
| SHS30LV | 28 | 16 | 23 | 80 | 9×14×12 | 3000 | 54.2 | 88.8 | 1.36 | 6.6 | 1.36 | 6.6 | 1.15 | 1.16 | 4.5 |
如何衡量日本THK直线导轨滑块SHS30LV的质量
随着社会的不断发展，城市工业化也是发展迅速，在工业化的城市里面少不了的当然是机械行业了，在机械行业中那些高精密的工作，大多数也是由精度比较高的导轨来完成。那么随着这些的变化，导轨的出现给我我们极大的帮助，市面上导轨出现越多我们就越分辨不出它的质量。那么我们就为大家分析一下如何来衡量THK直线导轨滑块SHS30LV的质量。
THK直线导轨式机械加工过程中很重要的一个部件，因此，在质量上需要检测过关，否则就会影响到元件加工效果。下面，我们可以从直线导轨的内部结构来进行剖析，从而看看如何衡量直线导轨的质量。
一般来说，直线导轨是由导轨、护套、 集电器、吊挂器、连接器等零部件组成的，可以根据不同的元件要求来进行配置膨胀段。首先我们要看导轨碳刷使用寿命，一般这个组件是属于易耗品，在行驶距离就会影响到设备的维护周期。
其次，我们可以看滑触线外壳的质量，这个时候需要注意温度、环境的情况，如果长度超过100米以后就需要考虑到直线导轨膨胀问题。护套由有韧性、耐磨、抗老化及阻燃性能的工程塑料组成，对导轨有良好的绝缘保护作用，保证人身安全。
固定器是直接将直线导轨限位在智佳初的位置上，这样就能引导其他固定的两侧延伸，从而对于导轨两端起到绝缘的防护作用。
对于如何衡量THK直线导轨滑块SHS30LV的质量来说，这些也会是靠生活实用中的经验来衡量的，只要大家细心一些这些问题也就不成了问题。
