优势特点：THK高速静音型直线导轨SRG35LC属于超高刚性型导轨，组合高度为48，滑块对称安装孔为82*62。THK直线导轨标准配备之端面密封片设计，可有效构成密闭防尘，提高产品寿命，并减低润滑液损耗，确保长时间润滑效果。特殊设计之密封唇，能兼顾低摩擦力，不影响运行顺畅度。

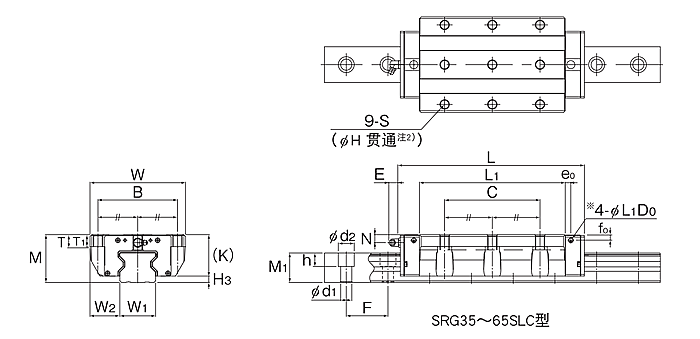

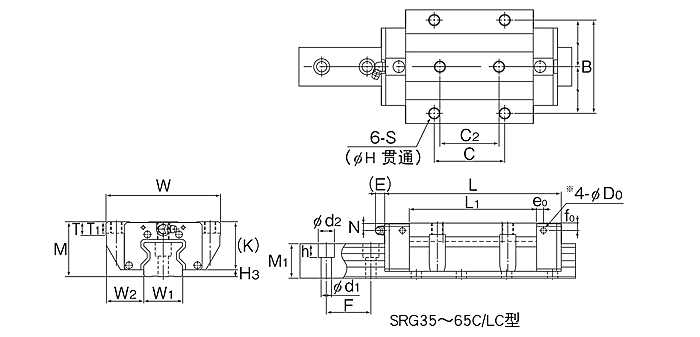

| 型号 | 外形尺寸 | LM滑块尺寸 | H3 | ||||||||||||||||||||||||||||||||||
|
高度 M |
宽度 W |
长度 L |
B | C | C2 | S | H | ℓ1 | ℓ2 | L1 | T | T1 | K | N | E | e0 | f0 | D0 | 油嘴 | ||||||||||||||||||
| SRG35LC | 48 | 100 | 155 | 82 | 62 | 52 | M10 | 8.5 | - | - | 112.2 | 11.5 | 10 | 42 | 6.5 | 12 | 6 | 6 | 5.2 | B-M6F | 6 | ||||||||||||||||
| 型号 | LM轨道尺寸 | 基本额定负荷 |
静态容许力矩 kN•m*
|
质量 | |||||||||||||
|
宽度W1 0 -0.05 |
W2 |
高度 M1 |
孔距 F |
d1×d2×h |
长度 Max |
C kN |
Co kN |
MA | MB | MC | |||||||
| 单滑块 | 双滑块紧靠 | 单滑块 | 双滑块紧靠 | 单滑块 |
LM滑块 kg |
LM轨道 kg/m |
|||||||||||
| SRG35LC | 34 | 33 | 30 | 40 | 9×14×12 | 3000 | 76 | 165 | 3.13 | 17 | 3.13 | 17 | 3.31 | 2.4 | 6.9 | ||
THK高速静音型直线导轨SRG35LC属于超高刚性型导轨，组合高度为48，滑块对称安装孔为82*62。THK直线导轨标准配备之端面密封片设计，可有效构成密闭防尘，提高产品寿命，并减低润滑液损耗，确保长时间润滑效果。
THK直线导轨SRG35LC一端固定，另一端自由。固定端轴承同时承受轴向力和径向力，这种支承方式用于行程小的短导轨或者用于全闭环的机床，因为这种结构的机械定位精度是最不可靠的，特别是对于长径比大的导轨（直线导轨相对细长），热变性是很明显的，1.5m长的导轨在冷、热的不同环境下变化0.05~0.10mm是很正常的。但是由于他的结构简单，安装调试方便，许多高精度机床仍然采用这种结构，但是必须加装光栅，采用全闭环反馈。
