优势特点：THK自润滑滑轨滑块SRG45LC属于超高刚性型导轨，组合高度为60，滑块对称安装孔为100*80。THK直线导轨具有互换性，客户可依需要订购导轨或滑块，亦可分开储存导轨及滑块，以减少储存空间。

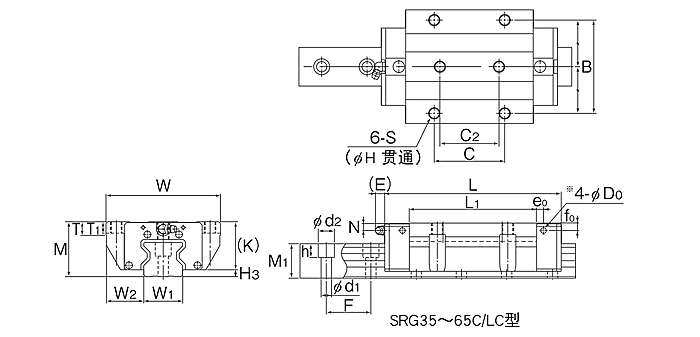

| 型号 | 外形尺寸 | LM滑块尺寸 | H3 | ||||||||||||||||||||||||||||||||||
|
高度 M |
宽度 W |
长度 L |
B | C | C2 | S | H | ℓ1 | ℓ2 | L1 | T | T1 | K | N | E | e0 | f0 | D0 | 油嘴 | ||||||||||||||||||
| SRG45LC | 60 | 120 | 190 | 100 | 80 | 60 | M12 | 10.5 | - | - | 142 | 14.5 | 15 | 52 | 10 | 16 | 7 | 7 | 5.2 | B-PT1/8 | 8 | ||||||||||||||||
| 型号 | LM轨道尺寸 | 基本额定负荷 |
静态容许力矩 kN•m*
|
质量 | |||||||||||||
|
宽度W1 0 -0.05 |
W2 |
高度 M1 |
孔距 F |
d1×d2×h |
长度 Max |
C kN |
Co kN |
MA | MB | MC | |||||||
| 单滑块 | 双滑块紧靠 | 单滑块 | 双滑块紧靠 | 单滑块 |
LM滑块 kg |
LM轨道 kg/m |
|||||||||||
| SRG45LC | 45 | 37.5 | 37 | 52.5 | 14×20×17 | 3090 | 115 | 256 | 6.13 | 32.2 | 6.13 | 32.2 | 6.64 | 4.5 | 11.6 | ||
大家都知道，THK直线导轨主要的作用就是支撑和引导，而且其表面还会承载运动的部件，也就是我们常说的承载物，承载物在方向的运动上是有所控制的，并且在运动的重复性上非常大，反反复复不断的进行运动，但是在整个运动过程中，承载物还会对导轨造成较大的摩擦，但是利用滚珠的设计之后，相互之间在摩擦上降低了很多。而且直线导轨基本都是和精度比较高的机械配套使用。
THK自润滑滑轨滑块SRG45LC属于超高刚性型导轨，组合高度为60，滑块对称安装孔为100*80。THK直线导轨具有互换性，客户可依需要订购导轨或滑块，亦可分开储存导轨及滑块，以减少储存空间。
