优势特点：日本THK滚珠导轨SRG35SLC属于超高刚性型导轨，组合高度为48，滑块对称安装孔为82*100。THK直线导轨运动的作用是用来支撑和引导运动部件，按给定的方向做往复直线运动。

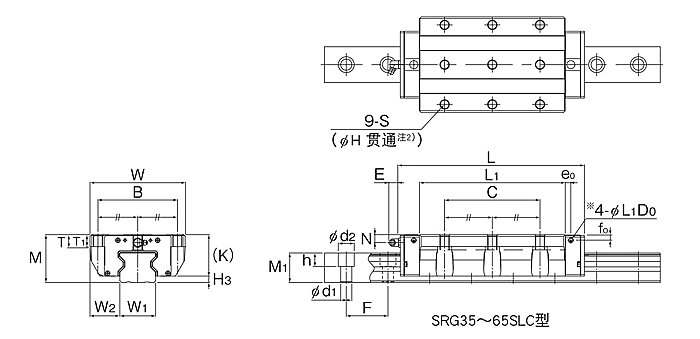

| 型号 | 外形尺寸 | LM滑块尺寸 | H3 | ||||||||||||||||||||||||||||||||||
|
高度 M |
宽度 W |
长度 L |
B | C | C2 | S | H | ℓ1 | ℓ2 | L1 | T | T1 | K | N | E | e0 | f0 | D0 | 油嘴 | ||||||||||||||||||
| SRG35SLC | 48 | 100 | 180.8 | 82 | 100 | - | M10 | 8.5 | - | - | 138.0 | 11.5 | 10 | 42 | 6.5 | 12 | 6 | 6 | 5.2 | B-M6F | 6 | ||||||||||||||||
| 型号 | LM轨道尺寸 | 基本额定负荷 |
静态容许力矩 kN•m*
|
质量 | |||||||||||||
|
宽度W1 0 -0.05 |
W2 |
高度 M1 |
孔距 F |
d1×d2×h |
长度 Max |
C kN |
Co kN |
MA | MB | MC | |||||||
| 单滑块 | 双滑块紧靠 | 单滑块 | 双滑块紧靠 | 单滑块 |
LM滑块 kg |
LM轨道 kg/m |
|||||||||||
| SRG35SLC | 34 | 33 | 30 | 40 | 9×14×12 | 3000 | 87.9 | 199 | 4.53 | 23.9 | 4.53 | 23.9 | 4.09 | 3.2 | 6.9 | ||
对于THK直线导轨SRG35SLC的安装，需要认真仔细，在安装的时候，不可以出现强力进行冲压的状况，也不可以使用重物对导轨进行安装和敲击，一旦出现安装不当的状况，要采取技术上的行为进行安装。
日本THK滚珠导轨SRG35SLC属于超高刚性型导轨，组合高度为48，滑块对称安装孔为82*100。THK直线导轨运动的作用是用来支撑和引导运动部件，按给定的方向做往复直线运动。
