优势特点：THK高组装滑轨SRG45SLC属于超高刚性型导轨，组合高度为60，滑块对称安装孔为100*120。THK导轨运用四列式圆弧沟槽，配合四列钢珠等45度之接触角度，让钢珠达到理想的两点接触构造，能承受来自上下和左右方向的负荷；在必要时更可施加预压以提高刚性。

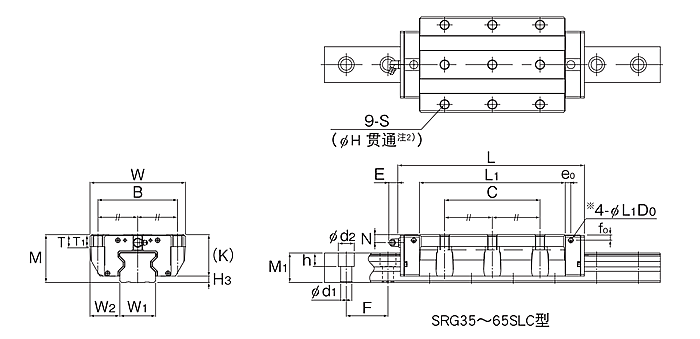

| 型号 | 外形尺寸 | LM滑块尺寸 | H3 | ||||||||||||||||||||||||||||||||||
|
高度 M |
宽度 W |
长度 L |
B | C | C2 | S | H | ℓ1 | ℓ2 | L1 | T | T1 | K | N | E | e0 | f0 | D0 | 油嘴 | ||||||||||||||||||
| SRG45SLC | 60 | 120 | 231.5 | 100 | 120 | - | M12 | 10.5 | - | - | 183.5 | 14.5 | 15 | 52 | 10 | 16 | 7 | 7 | 5.2 | B-PT1/8 | 8 | ||||||||||||||||
| 型号 | LM轨道尺寸 | 基本额定负荷 |
静态容许力矩 kN•m*
|
质量 | |||||||||||||
|
宽度W1 0 -0.05 |
W2 |
高度 M1 |
孔距 F |
d1×d2×h |
长度 Max |
C kN |
Co kN |
MA | MB | MC | |||||||
| 单滑块 | 双滑块紧靠 | 单滑块 | 双滑块紧靠 | 单滑块 |
LM滑块 kg |
LM轨道 kg/m |
|||||||||||
| SRG45SLC | 45 | 37.5 | 37 | 52.5 | 14×20×17 | 3090 | 139 | 328 | 9.99 | 50.0 | 9.99 | 50.0 | 8.91 | 6.3 | 11.6 | ||
不要自行拆卸滑块，避免免因异物进入滑块，从而影响精度并缩短导轨的使用寿命。另外导轨应放置在适当的平面上，不然将造成导轨变形。如果垂直安装直线志轨时请特别留意滑块的滑落，如滑块不慎滑落，要立即找THK授权的公司进行协助。
THK高组装滑轨SRG45SLC属于超高刚性型导轨，组合高度为60，滑块对称安装孔为100*120。THK导轨运用四列式圆弧沟槽，配合四列钢珠等45度之接触角度，让钢珠达到理想的两点接触构造，能承受来自上下和左右方向的负荷；在必要时更可施加预压以提高刚性。
