优势特点：THK重载型直线导轨SRG55LC属于超高刚性型导轨，组合高度为70，滑块对称安装孔为116*95。THK直线导轨是标准部件，对机床制造厂来说．唯一要做的只是加工一个安装导轨的平面和校调导轨的平行度。

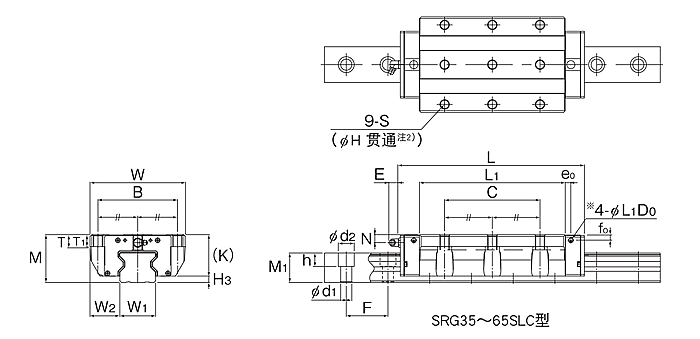

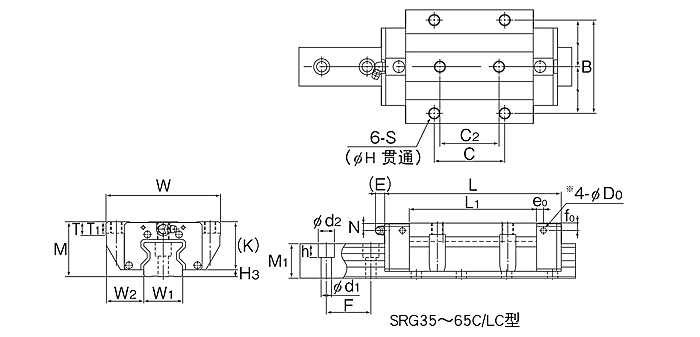

| 型号 | 外形尺寸 | LM滑块尺寸 | H3 | ||||||||||||||||||||||||||||||||||
|
高度 M |
宽度 W |
长度 L |
B | C | C2 | S | H | ℓ1 | ℓ2 | L1 | T | T1 | K | N | E | e0 | f0 | D0 | 油嘴 | ||||||||||||||||||
| SRG55LC | 70 | 140 | 235 | 116 | 95 | 70 | M14 | 12.5 | - | - | 179.2 | 17.5 | 18 | 60 | 12 | 16 | 9 | 8.5 | 5.2 | B-PT1/8 | 10 | ||||||||||||||||
| 型号 | LM轨道尺寸 | 基本额定负荷 |
静态容许力矩 kN•m*
|
质量 | |||||||||||||
|
宽度W1 0 -0.05 |
W2 |
高度 M1 |
孔距 F |
d1×d2×h |
长度 Max |
C kN |
Co kN |
MA | MB | MC | |||||||
| 单滑块 | 双滑块紧靠 | 单滑块 | 双滑块紧靠 | 单滑块 |
LM滑块 kg |
LM轨道 kg/m |
|||||||||||
| SRG55LC | 53 | 43.5 | 43 | 60 | 16×23×20 | 3060 | 167 | 366 | 10.8 | 57 | 10.8 | 57 | 11.2 | 7.8 | 15.8 | ||
导轨和滑块是各大器械中关键的一部分。尤其电机，设备缺少电机则无法运行，但是在我们的设备运行当中有很多的原因造成我们导轨滑块损坏，这时候我们应该怎样及时的做检查和半段它的好坏，这就要急早的来做好预防工作。
THK重载型直线导轨SRG55LC属于超高刚性型导轨，组合高度为70，滑块对称安装孔为116*95。THK直线导轨是标准部件，对机床制造厂来说．唯一要做的只是加工一个安装导轨的平面和校调导轨的平行度。为了保证机床的精度，床身或立柱少量的刮研是必不可少的，在多数情况下，安装是比较简单的。
