优势特点：静音型WON直线导轨H20SR-四方标准型H-S系列适用高速运动且大幅降低机台所需驱动马力 由于直线导轨移动时摩擦力非常小，只需较小动力便能让床台运行，尤其是在床台的工作方式为经常性往返运行时，更能明显降低机台电力损耗量。
WON直线导轨H-S系列-带刚珠保持器型：
WON直线导轨H-S系列与H系列相同的结构，四方向等负载、具有自动调心能力的正面组合D/F结构设计。钢球保持器把钢球分隔排列，消除了钢球之间的直接摩擦，并有润滑剂的保持能力，因此噪音低、提高循环顺畅性和稳定性，比H系列使用寿命长。
H-S系列特点：
a.提高摩擦特性，防止钢球之间摩擦的分隔排列，实现了顺畅而稳定的循环运动，即使在高速运行
也能维持低噪音。如使用特殊润滑密封垫片时，实现长时间的使用寿命并长期运行而免维护。
b. 钢球循环部分由树脂制造，防止钢球之间碰撞，提高使用寿命，少产生微细粉尘的低发尘型。
c. 优秀的品质、高精度、省力效果
d. 高刚性、高精度，实现长期稳定的行走精度。
e. 耐磨性好、摩擦阻力小、寿命长。
f. D/F正面组合结构，具有自动调心能力，吸收误差能力强。
g. 为了设计方便，提供多样化规格。
h. 滑轨和滑块的互换性高，组装与维修容易。
直线导轨的安装要求
直线导轨与平面导轨一样，有两个基本元件；一个作为导向的为固定元件，另一个是移动元件。由于直线导轨是标准部件，对机床制造厂来说，唯一要做的只是加工一个安装导轨的平面和校调导轨的平行度。当然，为了保证机床的精度，床身或立柱少量的刮研是必不可少的，在多数情况下，安装是比较简单的。
用两个等高量块和一大理石量尺放在安装基面上，放上精密的水平仪调试底座水平，要求是底座中凸(2~3格)。直线导轨安装基面粗糙度，平面度，直线度以及外观的检查。
当水平调试好以后，必须用激光干涉仪测量出主直线导轨安装基面，我们通常以靠近右侧立柱的一条直线导轨面为主导轨)的平面度允许每10m中凸0.05mm，全行程直线度允许中凸0.03mm。粗糙度要求1.6，外观无铸造缺陷。
直线导轨安装基面与导轨侧基准安装面的倒角处理。要求：倒角半径小于或等于3.5mm，若发现倒角过大或凸出，应及时采用油石和锉刀处理，否则会造成导轨精度的安裝不良或者会干涉滑块。
导轨工作台是装有两条滚动直线导轨，每条导轨上有两个滑块，以保证移动的稳定性。校直的两个目标：一．基准导轨达的直线度误差达在到规定范围内； 二．两条导轨之间的平行度误差达到规定值。
滑块种类：
预压：
直线导轨的施加预压方式有利用滚动体(钢球或滚柱)消除间隙提高机械性精度, 或利用增加滚动体的直径预先施于预压, 提高直线导轨的刚性, 减少外部负载的变形量。
通常分为间隙(无记号)、G1间隙(轻预压)、G2间隙(重预压)、GS间隙(特殊预压)。
精度规格：
防尘：
为了极大发挥直线导轨的特性和性能，防止外部的异物侵入直线运动系统内部，导致异常磨损并缩短使用寿命。预料可能会有粉尘及异物侵入时，有必要选择有效的密封装置或防尘装置。
WON直线导轨已装有基本的密封，根据需要可以安装金属刮板。
1）专用密封
滑块的两端和底面装有端面密封垫片、侧面密封垫片及内部密封垫片，防止异物侵入滑块内部。
2）金属刮板
金属刮板安装在端面密封垫片外侧，可防止焊接火花或切削屑、飞溅物等异物的侵入。

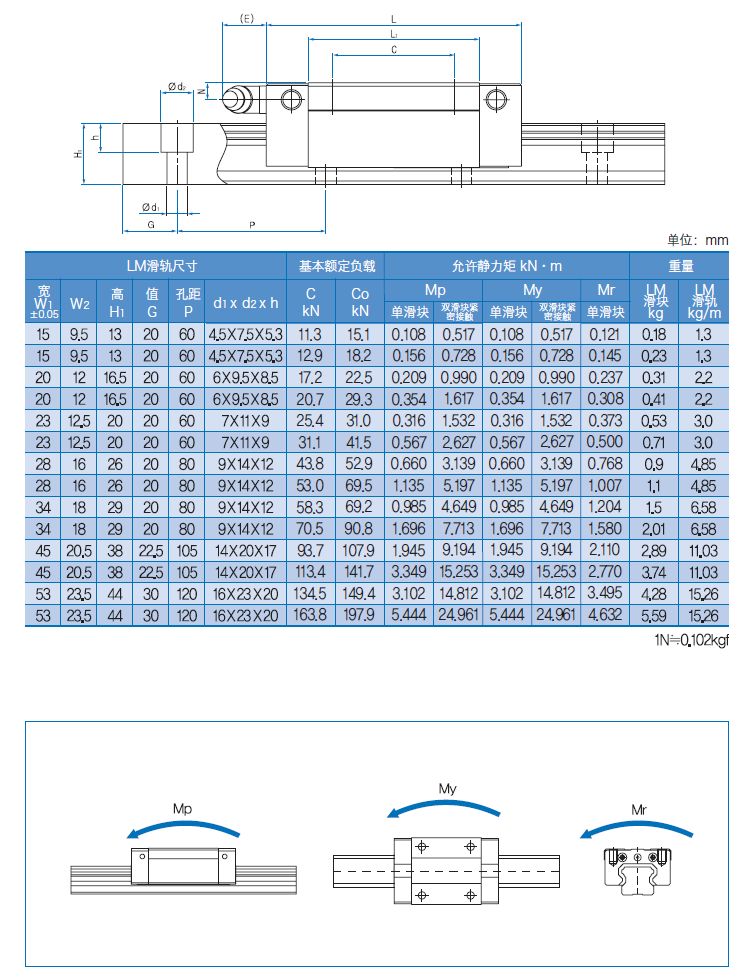

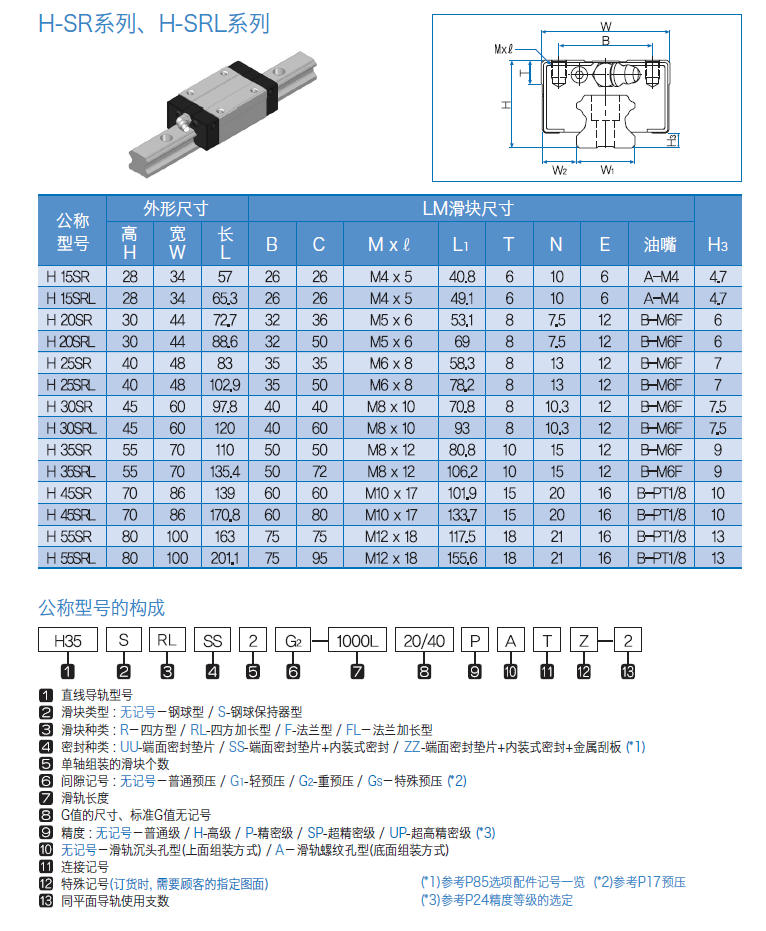

型号尺寸表：
