优势特点：台湾TBI法兰型滚珠花键SOF010，花键直径10mm，花键母对称安装孔的距离28mm，有空心花键轴和实心花键轴之分。一般传动轴在出厂前都要进行动平衡试验，并在平衡机上进行了调整。应用广泛。如航空发动机、汽车、燃气轮机、机床、工程机械、拖拉机、农业机械及一般机械传动装置等等。
SOF、SOT花键轴的断面形状

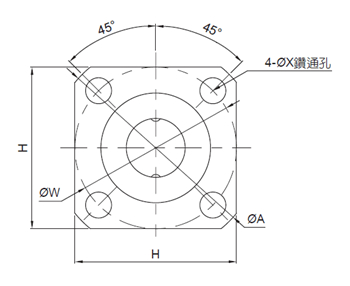

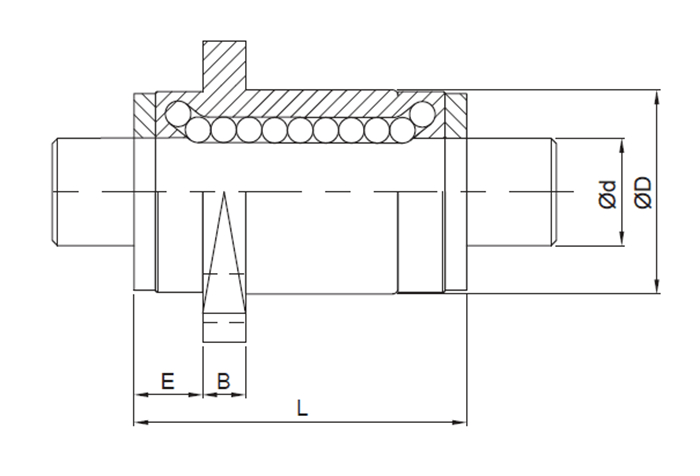

SOF系列尺寸表
| 型号 | z轴径 | 滚珠列 | 花键轴承套 | |||||||
| d | D | L | A | B | E | H | W | 安装孔 | ||
| X | ||||||||||
| SOF010 | 10 | 2 | 19 | 30 | 36 | 4.1 | 5.9 | 28 | 28 | 4.5 |
| 型号 | 基本额定负荷 | 基本额定扭矩 | 容许静力矩 | 质量 | ||||
| C | Co | CT | CoT | MA1 | MA2 | 花键外筒 | 花键轴 | |
| kgf | kgf | kgf.m | kgf.m | kgf.m | kgf.m | g | kg/m | |
| SOF010 | 192 | 219 | 1.11 | 1.27 | 0.71 | 4.23 | 45 | 0.61 |
TBI滚珠花键轴SOF010按齿高的不同，TBI滚珠花键轴花键的齿形尺寸在标准中规定两个系列，即轻系列和中系列。轻系列的承载能力较低，多用于静联接或轻载联接；中系列用于中等载荷。
TBI花键轴SOF010的齿廓为渐开线，分度圆压力角α有30°及45°两种。齿顶高分别为0.5m和0.4m（m为模数）。渐开线花键可以用制造齿轮的方法来加工，工艺性较好，易获得较高的制造精度和互换性。
TBI花键轴的定心方式为齿形定心。受载时齿上有径向力，能起自动定心作用，有利于各齿受力均匀，强度高，寿命长。用于载荷较大，定心精度要求较高以及尺寸较大的联接，如航空发动机、燃气轮机、汽车等。压力角45°的花键多用于轻载、小直径和薄型零件的联接。
台湾TBI法兰型滚珠花键SOF010，花键直径10mm花键母对称安装孔的距离28mm有空心花键轴和实心花键轴之分。TBI滚珠花键轴花键作用是一个高转速、少支承的旋转体，因此它的动平衡是至关重要的。应用广泛。如航空发动机、汽车、燃气轮机、机床、工程机械、拖拉机、农业机械及一般机械传动装置等等。
台湾TBI法兰型滚珠花键SOF010，花键直径10mm花键母对称安装孔的距离28mm有空心花键轴和实心花键轴之分。TBI滚珠花键轴花键作用是一个高转速、少支承的旋转体，因此它的动平衡是至关重要的。应用广泛。如航空发动机、汽车、燃气轮机、机床、工程机械、拖拉机、农业机械及一般机械传动装置等等。
