优势特点：THK外筒旋转式LTR滚珠花键系列优点：旋转式滚珠花键LTR型是在花键轴外圈上设有3条突起部，并配有2列（总共6列）负荷钢球列分别从左右方将其夹住，可很容易施加予压。只要用螺栓将其固定在支撑座上就可，安装非常简单。
旋转式滚珠花键LTR型是在花键轴外圈上设有3条突起部，并配有2列（总共6列）负荷钢球列分别从左右方将其夹住，可很容易施加予压。
在梯型花键外径上设置了角接触型的钢球滚动面，构成支撑轴承，既小型又轻量。各钢球列通过特殊合成树脂保持器，持续进行整列循环运动，所以，即使将花键轴从梯型花键中抽出，钢球也不会脱落。同时，支撑轴承带有专用密封挡板，可防止异物的进入。
【旋转方向间隙为“ 零”】
通过采用接触角都为20°的相对的2条钢球列，将花键轴突出部夹住，并施加予压的角接触构造，使旋转方向的间隙可为零，从而提高刚性。
【小型的设计】
因梯型花键与支撑轴承为一体化结构，能实现既高精度又小型的设计。
【安装简便】
只要用螺栓将其固定在支撑座上就可，安装非常简单。
【高刚性】

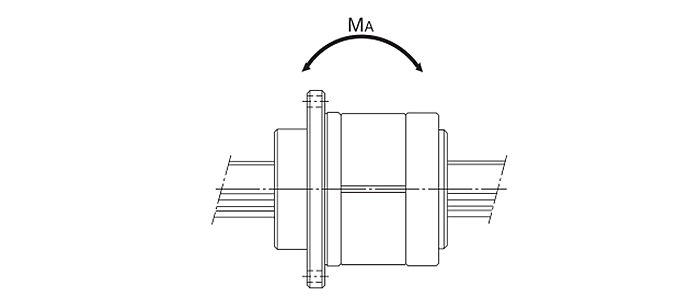

由于接触角大，并施加恰当的予压，所以能获得很高的扭矩刚性和力矩刚性。支撑轴承采用了抗力矩负荷能力强的30°接触角，从而能获得高刚性的轴支撑。

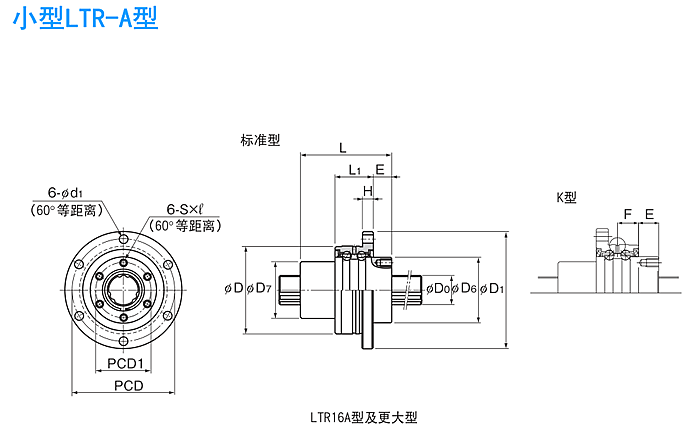

同时，小型的LTR-A型采用了45°的接触角。
【轴承箱内径公差】
LTR型的轴承箱内径公差建议采用H7级。
花键轴可分为精密实心花键轴，特殊花键轴和空心花键轴（K型和N型）。
花键轴的形状可根据您的要求而制造，因此在估价或下订单时，请提供一份所需花键轴形状的图纸。

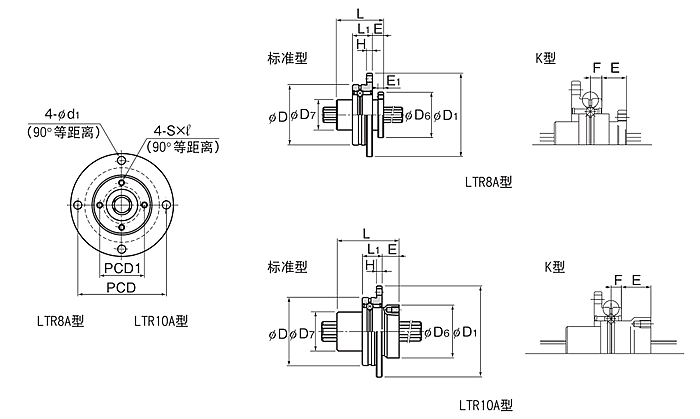

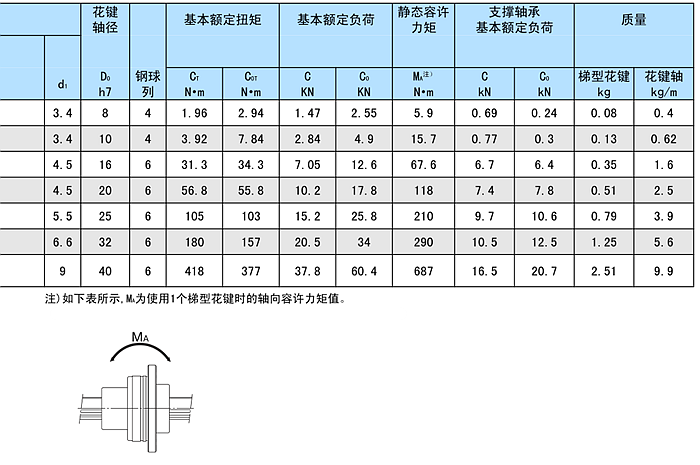

LTR8A LTR10A LTR16A LTR20A LTR25A LTR32A LTR40A

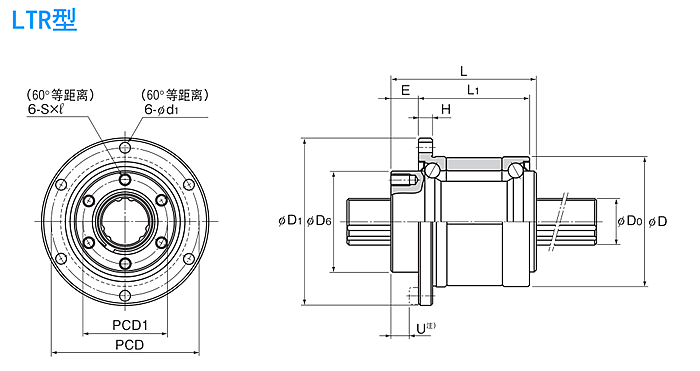

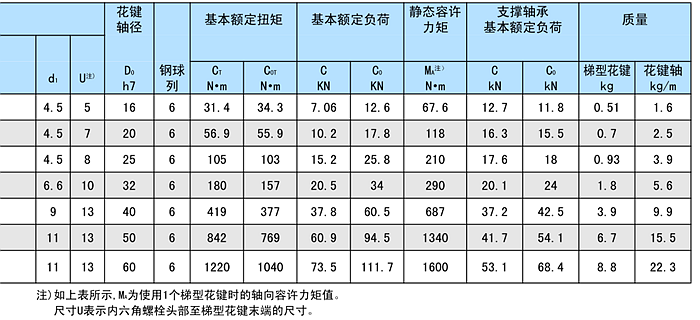

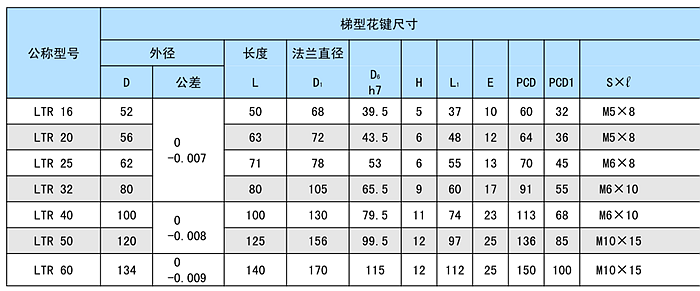

LTR16 LTR20 LTR25 LTR32 LTR40 LTR50 LTR60
