优势特点：进口THK花键LTR40A可承受较大的载荷；轴上零件与轴的对中性好，这对高速及精密机器很重要导向性好，这对动联接很重要。

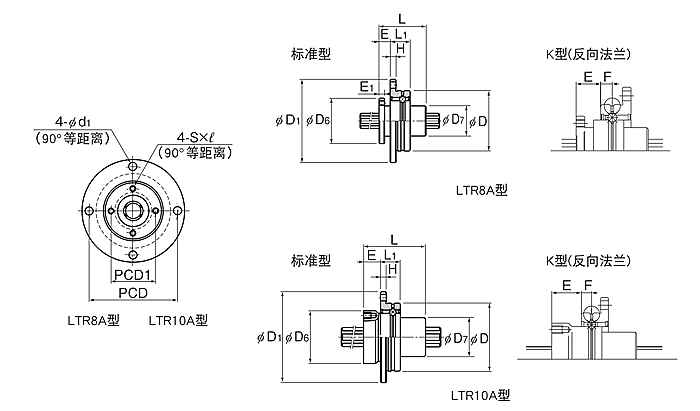

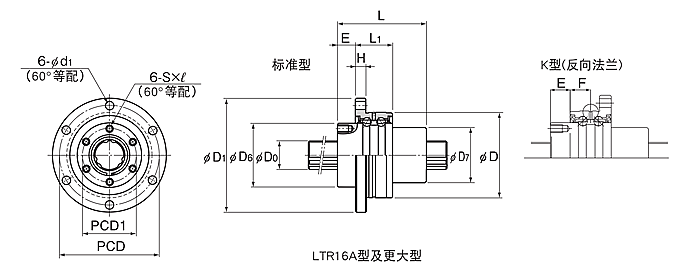

| 型号 | 花键母尺寸 | ||||||||||||||||||||||||||||||||||||
| 外径 |
长度 L |
法兰直径 D1 |
D6 h7 |
D7 | H | L1 |
标准型 E |
K型 E |
油孔位置 F |
E1 | PCD | PCD1 | S×ℓ | d1 | |||||||||||||||||||||||
| D | 公差 | ||||||||||||||||||||||||||||||||||||
| LTR40A | 100 |
-0.012 -0.034 |
100 | 130 | 79.5 | 64 | 10 | 33 | 20 | 20 | 16.5 | - | 113 | 68 | M6×10 | 9 | |||||||||||||||||||||
| 型号 |
花键轴径 D0 h7 |
钢球列 | 基本额定扭矩 | 基本额定载荷 |
静态容许力矩
|
支撑轴承基本额定载荷 | 质量 | ||||||||||||||||
|
CT N▪m |
COT N▪m |
C KN |
CO KN |
MA N▪m |
C KN |
CO KN |
|||||||||||||||||
|
花键母 kg |
花键轴 kg/m |
||||||||||||||||||||||
| LTR40A | 40 | 6 | 418 | 377 | 37.8 | 60.4 | 687 | 16.5 | 20.7 | 2.51 | 9.9 | ||||||||||||
因为在THK母旋转式滚柱花键LTR40A上与毂孔上直接而均匀地制出较多的齿与槽，故联接受力较为均匀；因槽较浅，齿根处应力集中较小，轴与毂的强度削弱较少；齿数较多，总接触面积较大，因而可承受较大的载荷；轴上零件与轴的对中性好，这对高速及精密机器很重要导向性好，这对动联接很重要；可用磨削的方法提高加工精度及联接质量； 制造工艺较复杂，有时需要专门设备，成本较高。
进口THK花键LTR40A可承受较大的载荷；轴上零件与轴的对中性好，这对高速及精密机器很重要导向性好，这对动联接很重要。
