优势特点：THK强力防尘花键LTR32作用是一个高转速、少支承的旋转体，因此它的动平衡是至关重要的。一般传动轴在出厂前都要进行动平衡试验，并在平衡机上进行了调整。

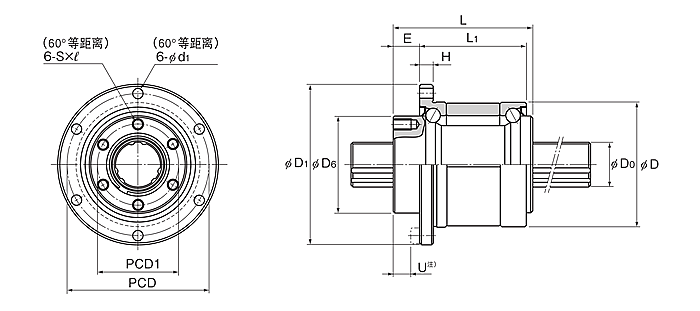

| 型号 | 花键母尺寸 | |||||||||||||||||||||||||||||||||||||
| 外径 |
长度 L |
法兰直径 D1 |
D6 h7 |
H | L1 | E | PCD | PCD1 | S×ℓ | d1 | U | |||||||||||||||||||||||||||
| D | 公差 | |||||||||||||||||||||||||||||||||||||
| LTR32 | 80 |
0 -0.007 |
80 | 105 | 65.5 | 9 | 60 | 17 | 91 | 55 | M6×10 | 6.6 | 10 | |||||||||||||||||||||||||
| 型号 |
花键轴径 D0 h7 |
钢球列 | 基本额定扭矩 | 基本额定载荷 |

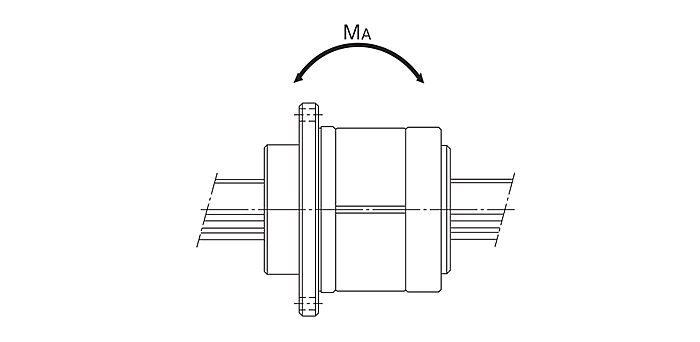

静态容许力矩
|
支撑轴承基本额定载荷 | 质量 | ||||||||||||||||
|
CT N•m |
COT N•m |
C KN |
CO KN |
MA N•m |
C KN |
CO KN |
|||||||||||||||||
|
花键母 kg |
花键轴 kg/m |
||||||||||||||||||||||
| LTR32 | 32 | 6 | 180 | 157 | 20.5 | 34 | 290 | 20.1 | 24 | 1.8 | 5.6 | ||||||||||||
THK母旋转式滚柱花键LTR32按齿高的不同，THK滚珠花键轴花键的齿形尺寸在标准中规定两个系列，即轻系列和中系列。轻系列的承载能力较低，多用于静联接或轻载联接；中系列用于中等载荷。
THK强力防尘花键LTR32作用是一个高转速、少支承的旋转体，因此它的动平衡是至关重要的。一般传动轴在出厂前都要进行动平衡试验，并在平衡机上进行了调整。
