优势特点：直线型WON滚珠花键WLS40-圆筒型滚珠花键是利用装在花键外筒的滚珠在精密研磨的滚动沟槽中，一边作平滑滚动，一边作传递力矩，是具有划时代意义的直线运动系统。适用于医疗设备、半导体设备、搬运设备、机器人等要求精度高，寿命长，使用频率高的行业。
直线型WON滚珠花键

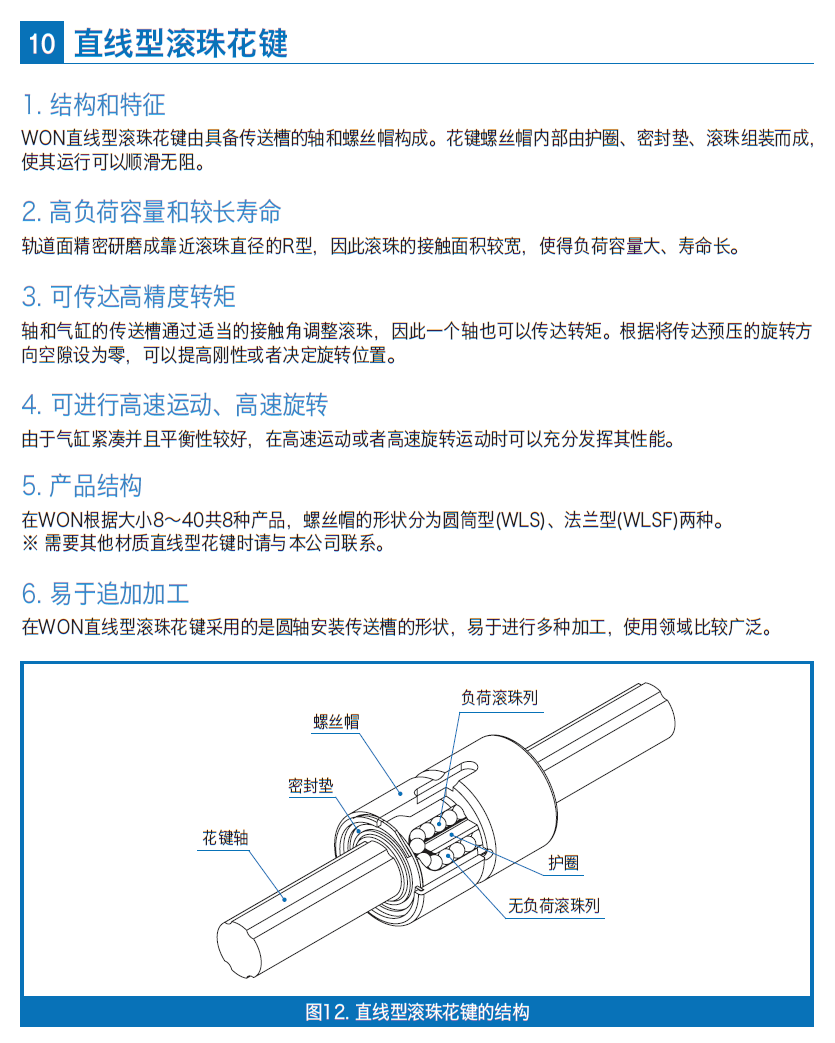

1. 结构
WON直线型滚珠花键由具备传送槽的轴和螺丝帽构成。花键螺丝帽内部由护圈、密封垫、滚珠组装而成，使其运行可以顺滑无阻。
2. 高负荷容量和较长寿命
轨道面精密研磨成靠近滚珠直径的R型，因此滚珠的接触面积较宽，使得负荷容量大、寿命长。
3. 可传达高精度转矩
轴和气缸的传送槽通过适当的接触角调整滚珠，因此一个轴也可以传达转矩。根据将传达预压的旋转方向空隙设为零，可以提高刚性或者决定旋转位置。
4. 可进行高速运动、高速旋转
由于气缸紧凑并且平衡性较好，在高速运动或者高速旋转运动时可以充分发挥其性能。
5. 产品结构

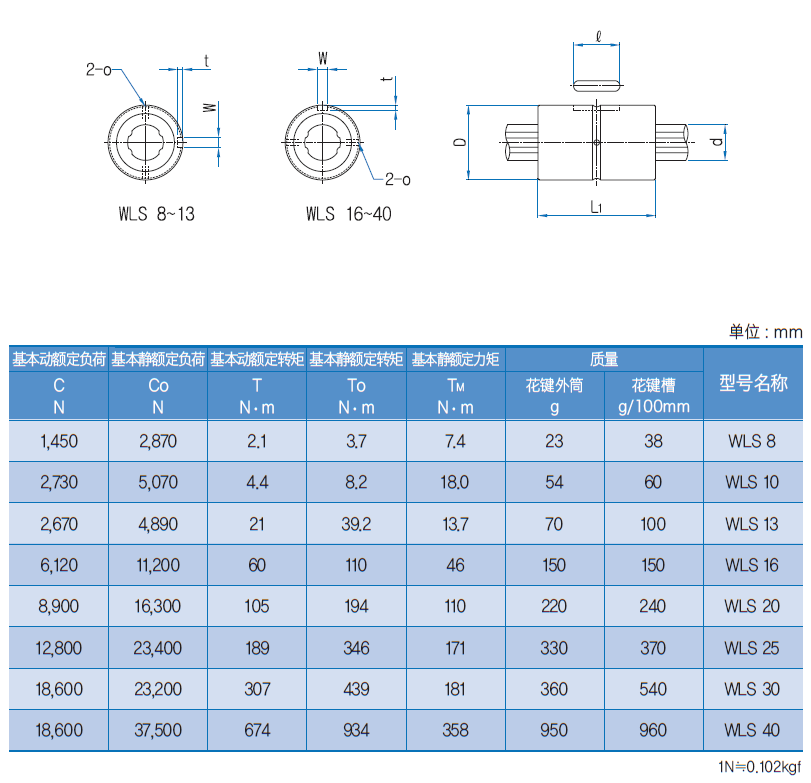

在WON根据大小8～40共8种产品，螺丝帽的形状分为圆筒型(WLS)、法兰型(WLSF)两种。
6. 易于追加加工
在WON直线型滚珠花键采用的是圆轴安装传送槽的形状，易于进行多种加工，使用领域比较广泛。
法兰型WLSF系列
- 四个滚珠列的滚珠与螺丝帽和轴的圆弧槽两点接触的结构。
- 圆型法兰，安装比较容易。
【预压】
滚珠花键可以根据使用环境条件，选择不同预压。
需要刚性或者旋转方向较高定位精度时，利用插入到轴和螺丝帽之间的作为转动体的滚珠使得没有空隙或者插入比轴和螺丝帽的空隙更大的滚珠，以事前在转动体中施加轴和螺丝帽负荷的方式给予预压时，刚性变高，并且对于外部负荷的变位量会降低。
负载负荷的条件需要施加震动负荷或者变动负荷并且较高刚性时，考虑到滚珠花键的寿命，需要选定符合使用条件的预压量。
【滚珠花键的精度】
滚珠花键的精度是以轴为标准的螺丝帽外径的晃动，依照KS B 1422(JIS B 1193)。
滚珠花键的精密度等级分为普通级(无符号)、上级(H)、精密级(P)三个等级。

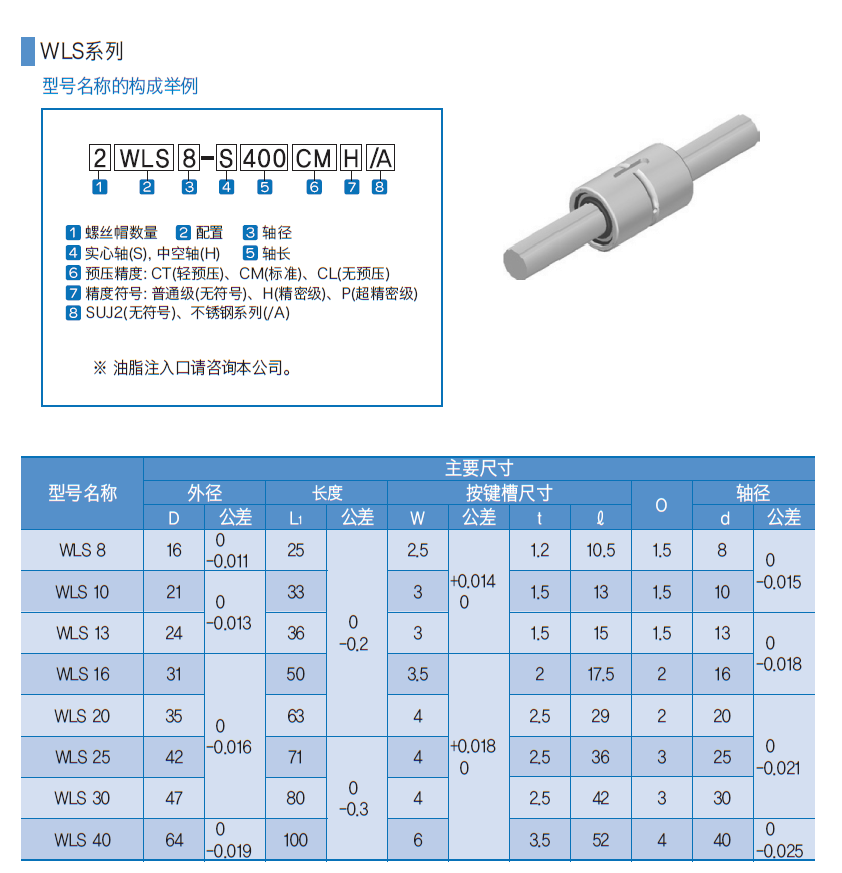

精密度等级根据名称号码排列例标识。
直线型WON滚珠花键WLS40-圆筒型滚珠花键是利用装在花键外筒的滚珠在精密研磨的滚动沟槽中，一边作平滑滚动，一边作传递力矩，是具有划时代意义的直线运动系统。适用于医疗设备、半导体设备、搬运设备、机器人等要求精度高，寿命长，使用频率高的行业。
