HIWIN上银滑块

台湾HIWIN上银滑块HGW35HB

  • 产品类别:HIWIN上银滑块
  • 产品型号:HGW35HB
  • 产品价格:洽谈
  • 录入时间:
  • 浏览次数:321 次
  • 在线客服:QQ交谈
  • 电话咨询:13532728713

产品介绍/参数

优势特点:上银直线导轨的特点; 上银直线导轨定位精度高 上银导轨磨耗少能长时间维持精度 上银直线导轨适用于高速运动且大幅度降低机台所需驱动马力 上银导轨可同时接受上下左右方向的负荷 上银导轨组装容易并具有互换性

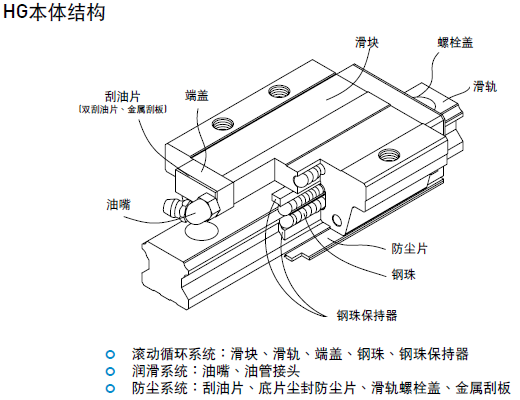

上银直线导轨HG系列,为四列式单圆弧牙型接触直线导轨,同时整合优化结构设计之超重负荷精密直线导轨,相较于其他之直线导轨提升了负荷与刚性能力;具备四方向等负载特色、及自动调心的功能,可吸收安装面的装配误差,得到高精度的诉求。高速度、高负荷、高刚性与高精度化概念已成为未来全世界工业产品发展的趋势,HIWIN 四列式超重负荷HG直线导轨,即为基于此理念开发之产品。

台湾上银HG系列直线导轨特点:

(1) 自动调心能力

来自圆弧沟槽的DF(45°-45°)组合,在安装的时候,藉由钢珠的弹性变形及接触点的转移,即使安装面多少有些偏差,也能被HG滑块内部吸收,产生自动调心能力之效果而而得到高精度稳定的平滑运动。

(2) 具有互换性

由于对生产制造精度严格管控,直线导轨尺寸能维持在一定的水平内,且滑块有保持器的设计以防止钢珠脱落,因此部份系列精度具可互换性,客户可依需要订购导轨或滑块,亦可分开储存导轨及滑块,以减少储存空间。

(3) 所有方向皆具有高刚性

运用四列式圆弧沟槽,配合四列钢珠等45度之接触角度,让钢珠达到理想的两点接触构造,能承受来自上下和左右方向的负荷;在必要时更可施加预压以提高刚性。

产品规格说明:

HG系列分为非互换性及互换性型两种直线导轨,两者规格尺寸相同,主要差异点在于互换性型之滑块、导轨可单出互换使用,较便利,但其组合精度无法达到非互换性型之超高精度,不过由于HIWIN在制造上有良好的尺寸控制及严格的质量要求,互换性型之组合精度目前已达到一定的水平,对不需配对安装直线导轨的客户而言,是一项很好的选择。

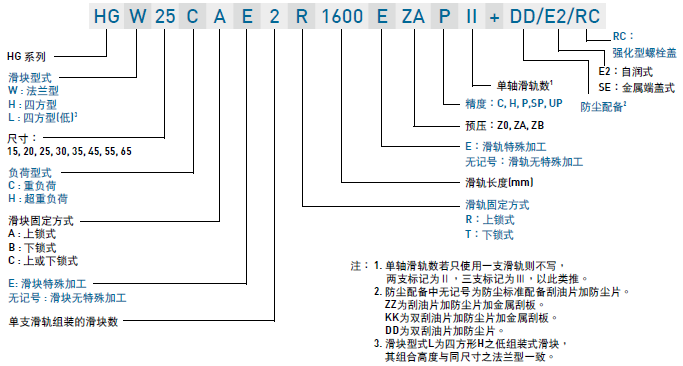

HG直线导轨的产品规格型号主要标明直线导轨尺寸、型式、精度等级、预压等规格要求,以利订货时双方对产品的确认。

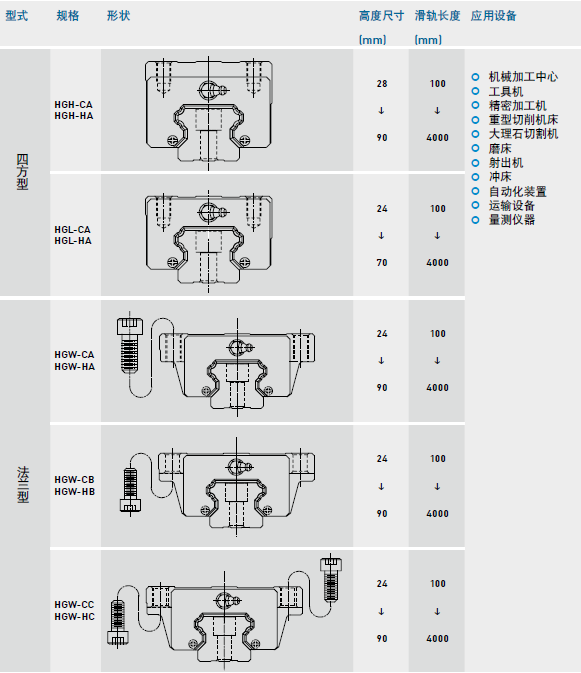

HG滑块型式:

HIWIN提供法兰型及四方型两种直线导轨,四方型直线导轨分H型与L型,L型为H型之低组装式直线导轨,其组合高度与法兰型直线导轨一致。

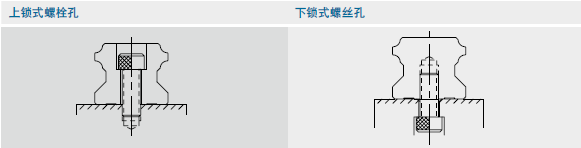

HG导轨型式:

除了一般上锁式螺栓孔导轨外,HIWIN亦提供下锁式螺丝孔导轨,方便客户安装使用。

精度等级:

HG系列直线导轨的精度,分为普通C、高H、精密P、超精密SP、超高精密级UP共五级,客户可依设备精度需求选用精度。

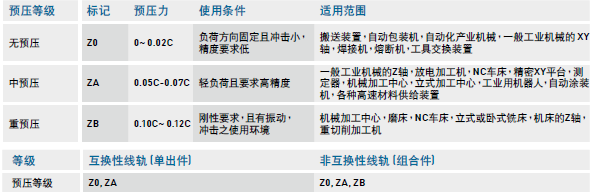

预压等级:

HG系列直线导轨提供三种标准预压,可依据用途选择适当预压力。

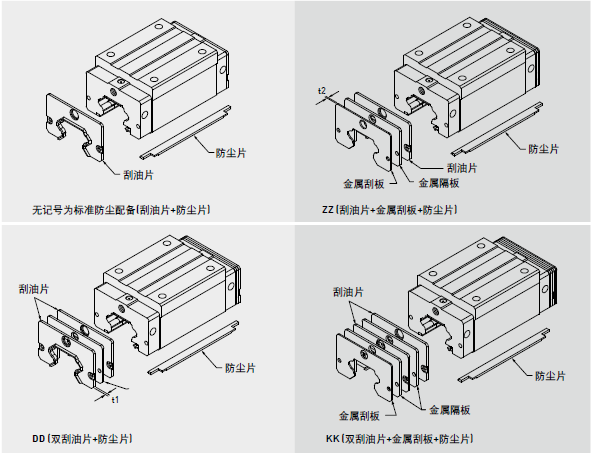

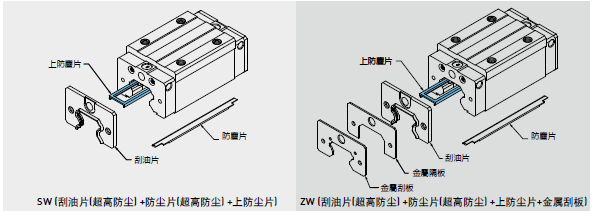

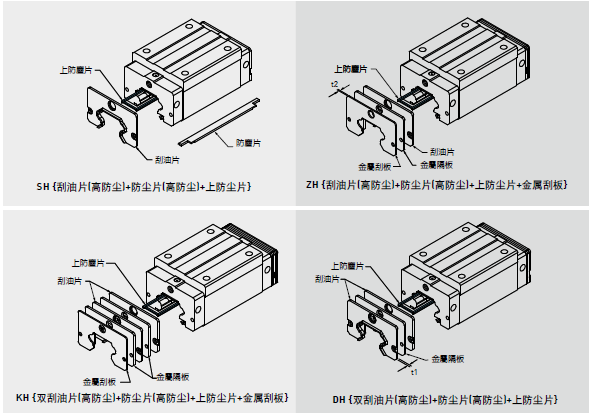

滑块防尘配备:

高防尘配备代码

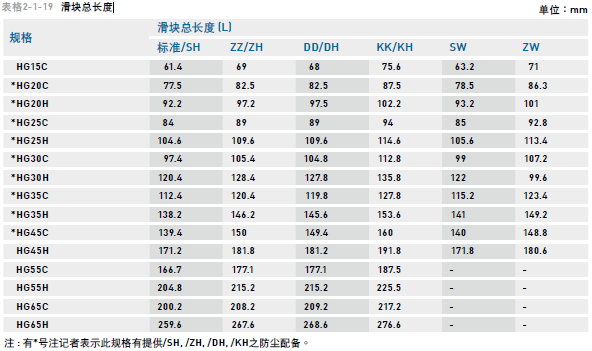

滑块总长度:

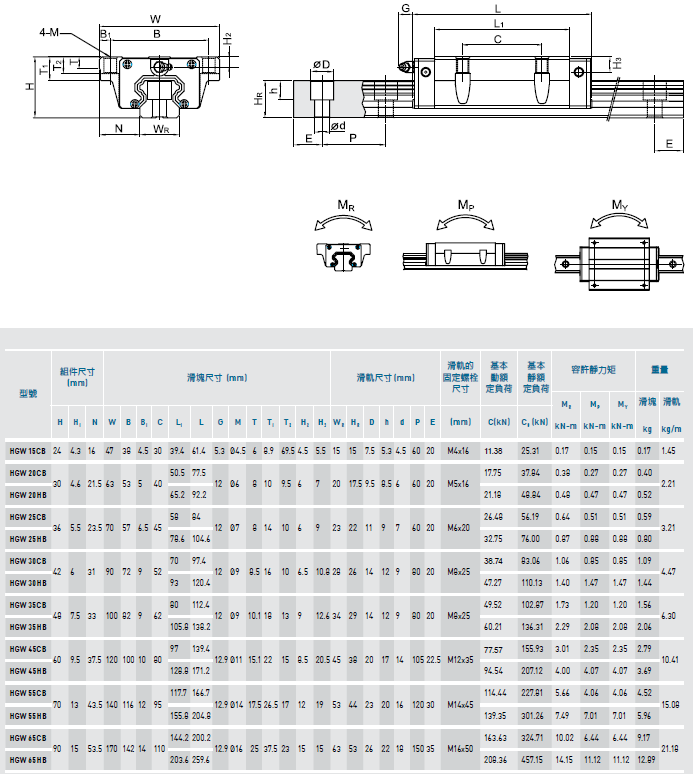

型号尺寸表:
