优势特点：Rexroth力士乐直线导轨滑块-钢制重载SNH滚珠滑块刚度更高，承受能力高，适用于横向空间受限并刚度要求高的作业环境。SNH = 窄型 标准长 高
1)尺寸H2带防护带
2)尺寸H2带防护带
3)不带滚珠链的滚珠滑块的额定载荷和转矩。带滚珠链的滚珠滑块的额定载荷和转矩来电咨询。
额定动载荷和额定动转矩是以100000米行程为基础确定的(根据ISO14728-1)，但实际经常以50000米行程为基础。在此情况下，表格中的C、Mt和ML的值乘以1.26。
每个选项(灰色底纹)都会有相关的什 完整的部件号由各选项的相关代码纸成。码来表示(白色底纹)。
动态特征
速度：Vmax = 3 m/s
加速度：amax = 250m/(s^2)
（Fcomb > 2.8*Fpr :amax = 50 (m/s^2)）
润滑提示：没有进行初始滑润
提示：适合所有SNS滚珠导轨

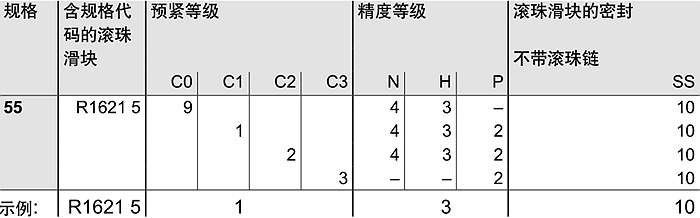

选项和部件号
预紧等级： C0 = 无预紧 C1 = 预紧2%C C2 = 预紧8%C C3 = 预紧13%C
密封： SS = 标准密封 LS = 低摩擦密封 DS = 双唇密封 (详细情况请下拉见密封选项)
选项说明：含规格代码的滚珠滑块----滚珠滑块类型R1621 5中的R1621是类型，5是规格。
订购示例
选项：
---滚珠滑块SNH
---规格55
---预紧等级C1
---精度等级H
---带标准密封，不带滚珠链
部件号：R1621 513 10
R162151410 R162151310 R162151210
可供货的滚珠滑块的类型代码
示例: SNH = 窄型 标准长 高 如右图 。
德国Rexroth力士乐SNH钢制重载R1621滑块,比SNS刚度更高，承受能力高，适用于横向空间受限并刚度要求高的作业环境。
注：
F:法兰型 S：窄型
N:标准长 L:长 K:短
客户可以根据下面配件的说明选购自己的配件
采用精密加工，可以毫无问题进行互换
力士乐生产的滚珠导轨及滑块具有很高的精度，尤其是在与滚珠接触的滚道区域，每个元件可以随时互换。
力士乐生产的滚珠导轨及滑块具有很高的精度，尤其是在与滚珠接触的滚道区域，每个元件可以随时互换。
工作时滚珠导轨导向系统的平行度误差P1
在无表面镀层的滚珠导轨导向系统的滑块中部测量的数据.
在无表面镀层的滚珠导轨导向系统的滑块中部测量的数据.
推荐的进度等级组合:当德国Rexroth力士乐钢制重载SNH滚珠滑块间隔距离比较大，行程比较长时推荐:滚珠导轨的精度等级高于滚珠滑块的精度等级。当Rexroth滚珠滑块间隔距离比较小，行程比较短时推荐滚珠滑块的精度等级高于滚珠导轨的精度等级。
运行精度选择标准： Rexroth滚珠滑块内完美的滚珠出入区域设计与 导轨上优化的安装孔间距，可以在保证极高的运行精度的同时，尽可能地降低波动。这些高精度导向系统适合于高精度切肖加工、测量技术、高精度扫描仪、电火花加工等应用。
对于要求低噪音等级的应用，创威达推荐使用滚珠链。
R1621滑块可以选配滚珠链(1)。滚珠链可以避免滚珠发生碰撞并确保顺畅运行，从而降低噪音水平。对于采用滚珠链链的力R1621滑块，由于支承滚珠的数量减少。因此，额定载荷及转矩值有所下降。
德国Rexroth力士乐钢制重载SNH滚珠滑块材料应用最广泛的类型，由碳素钢制成价格经济，但没有耐腐蚀防护。不过，对于一般机械工程应用而言，大部分情况下已经足够。
端面密封板(2)可以保护滚珠滑块内部防止污染颗粒物、碎屑和液体的入。另外，它还能阻止润滑剂的溢出。理想的密封唇边形状，使得产生的摩擦擦被降至最小。密封板可选黑色标准密封(SS)，米色低摩擦密(LS)或者绿色双唇密封(DS)。
低摩擦密封(LS)
为了满足顺畅运行方面的特别要求，同同时又能减少润滑剂的溢出，专门研发了低摩擦密封。它由表面多孔的聚氨脂泡沫塑料制成，只有很小的摩擦。
标准密封(SS)
对于大多数应用而言，标准密封已经足够满足要求。标准摩捺具备良好的摩擦效果，同时能保证长的补充润滑周期。
双唇密封(DS)
---带有内置储油槽，最大程度降低油润滑系统的耗油量
---所有側面均有带金属螺纹的润滑接接口
---低噪音，最佳的运行状态
---加装件可以从滚珠滑块的上面或下面通过螺纹连接安装
---滑块中间有两安装孔用于附加螺栓固定，可提高系统在上提及側向载荷作用下的刚度
