优势特点：台湾TBI高防尘丝杆SFTR4010，直径为40mm，导程为10mm，螺母对称安装孔的距离为102mm.对滚道表面有轻微疲劳点蚀或腐蚀的TBI滚珠丝杆，可考虑修磨滚道恢复精度，对疲劳损伤严重的丝杆必须更换。
|
型号 |
轴 径 d |
导 程 I |
珠 径 Da |
螺帽尺寸 |
动额定 负荷 Ca |
静额定 负荷 Coa |
刚性 kgf/ μm |
||||||||||||||||

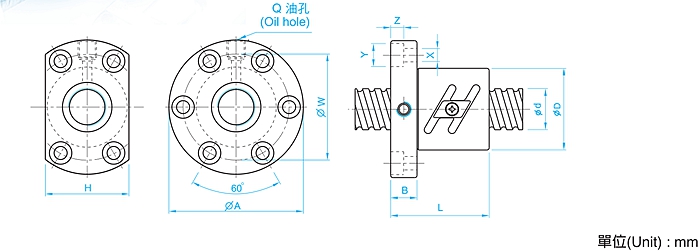

| D | A | B | L | W | H | X | Y | Z | Q | n | |||||||||||||
| SFT04010-5 | 40 | 10 | 6.35 | 82 | 124 | 18 | 100 | 102 | 90 | 11 | 17.5 | 11 | M8 | 2.5x2 | 6541 | 19375 | 94 | ||||||
TBI滚珠丝杠SFTR4010的支承与联接选择
TBI滚珠丝杆固定支承的主要结构形式。浮动支承多采用深沟球轴承。由于60。角接触推力球轴承具有接触角大、刚度大、承载能力大、启动摩擦力矩小、灵敏度高、能承受轴向和径向载荷、安装简单等特点，应用最为广泛，其次是滚针和推力滚子组合轴承。后者多用于牵引力大、要求刚度高的大型与重型机床。
TBI滚珠丝杠SFTR4010的支承，主要是约束TBI丝杆的轴向窜动，其次才是径向约束。较短的丝杠或垂直安装的丝杠，可以采用单支承形式(一端固定，一端无支承)；水平安装丝杠较长时，可以一端固定，一端游动；对于精密和高精度机床的滚珠丝杠副，为了提高丝杆的拉压刚度，可以两端固定；为了补偿热膨胀和减少丝杠因自重下垂，两端固定丝杠还可以进行预拉伸.
台湾TBI高防尘丝杆SFTR4010，直径为40mm，导程为10mm，螺母对称安装孔的距离为102mm.对滚道表面有轻微疲劳点蚀或腐蚀的TBI滚珠丝杆，可考虑修磨滚道恢复精度，对疲劳损伤严重的丝杆必须更换。
