优势特点：高稳定性THK滚珠丝杠BLK3636V-7.2属于轧制滚珠丝杆，丝杆轴外径36，导程36。滚珠丝杆副是在丝杆与螺母之间放入适量的滚珠，使丝杆与螺母之间传动由滑动摩擦变为滚动摩擦。
|
丝杆轴 外径 d |
导程
ph |
型号 |
钢球 中心直径 dp |
沟槽谷径
dc |
负荷 圈数 列×圈 |
基本额定载荷 | |
|
Ca KN |
COA KN |
||||||
| 36 | 36 | BLK3636V-7.2 | 37.4 | 31.7 | 4×1.8 | 40.6 | 141.1 |
| 螺母尺寸 |
标准轴长度 |
丝杆轴的 惯性力矩/mm Kg·cm2/mm |
螺母 质量 kg |
轴 质量 kg/m |
||||||||||||
|
外径 D |
法兰直径 D1 |
全长 |
H |
B1 |

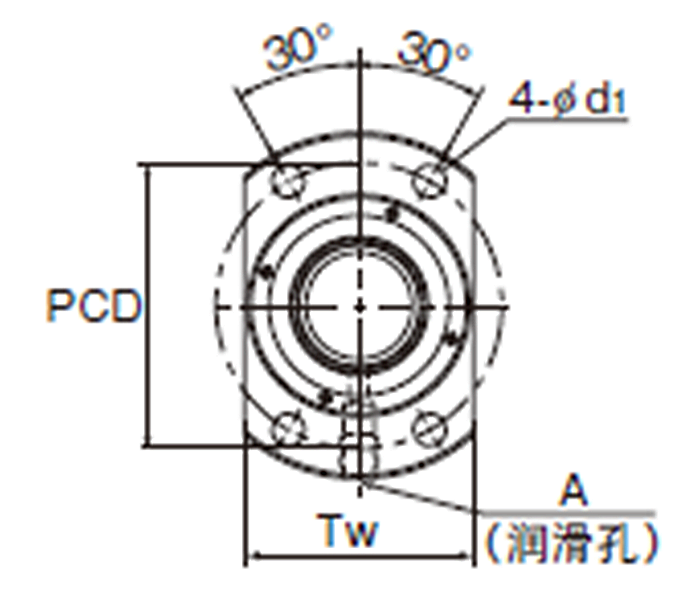

PCD |
d1 | TW | 润滑孔 |
密封圈 M1 |
轴向 间隙 |
||||||
| N1 | A | |||||||||||||||
| 66 | 106 | 77 | 17 | 50 | 85 | 11 | 76 | 8.5 | M6 | 5 | 0.17 | 1000、1500、2000、3000 | 1.29×10-2 | 1.74 | 7.12 | |
