优势特点：THK圆筒型丝杆BLR1616-3.6属于精密螺母旋转丝杆，丝杆轴外径16，沟槽谷径13.7。滚珠丝杠缩小反向死区误差．如采取消除传动间隙、减少支承变形的措施。
| 型号 |
丝杆轴 外径 d |
沟槽谷径 dc |
导程 ph |
钢球中心直径 dp |
基本额定负荷 | 滚珠丝杆尺寸 | ||||
|
CA KN |
COA KN |
外径 D |
法兰直径 D1 |
全长 L1 |
D3
|
|||||
| BLR1616-3.6 | 16 | 13.7 | 16 | 16.65 | 7.1 | 14.3 |
0 52-0.007 |
68 | 43.5 |
0 40-0.025 |
|
型号 |
滚珠丝杆尺寸 |
支撑轴承 基本额定载荷 |
螺母惯性 力矩 Kg·cm2 |
螺母 质量 Kg |
轴 质量 Kg/m |
|||||||||||

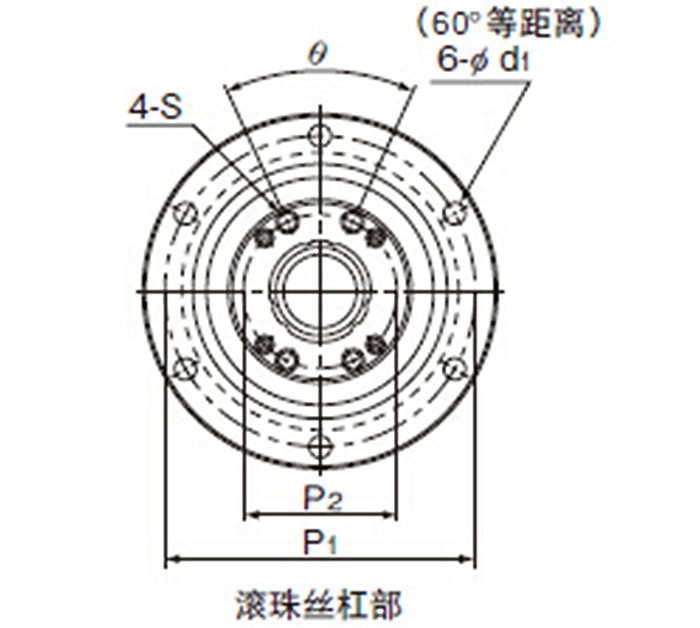

| D4 | H | B4 | B5 | Te | P1 | P2 | S | T | d1 | θ ° |
CA KN |
COA KN |
||||
| BLR1616-3.6 |
+0.025 32 |
5 | 27.5 | 9 | 2 | 60 | 25 | M4 | 12 | 4.5 | 40 | 19.4 | 19.2 | 0.48 | 0.38 | 1.41 |
温度升高对滚珠丝杆的影响-----预压力的影响：为避免造成机械传动系统的任何失步，提高螺帽刚性是很重要的，然后要提高螺帽刚性，必须使螺帽预压达到一定水平。施加预压力于螺帽会增加螺牙的摩擦扭矩，并使工作时的温升提高。中重预压为8%的动负荷；中预压为6%-8%；中轻预压为4%-6%；轻预压为4%以下，预压力最重不得超过10%的动负荷，已获得到最佳的寿命及较低的温升效应。
THK圆筒型丝杆BLR1616-3.6属于精密螺母旋转丝杆，丝杆轴外径16，沟槽谷径13.7。滚珠丝杠缩小反向死区误差．如采取消除传动间隙、减少支承变形的措施。
