优势特点：THK研磨滚珠丝杆BLR-1616-3.6属于螺母轧制丝杆，丝杆轴外径16，沟槽谷径13.7。滚珠丝杠缩小反向死区误差．如采取消除传动间隙、减少支承变形的措施。

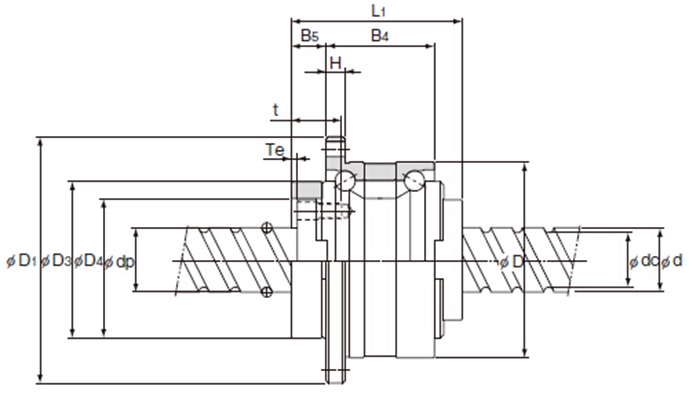

| 型号 |
丝杆轴 外径 d |
沟槽谷径 dc |
导程 ph |
钢球中心直径 dp |
基本额定负荷 | 滚珠丝杆尺寸 | ||||
|
CA KN |
COA KN |
外径 D |
法兰直径 D1 |
全长 L1 |
D3
|
|||||
| BLR-1616-3.6 | 16 | 13.7 | 16 | 16.65 | 7.1 | 14.3 |
0 52-0.007 |
68 | 43.5 |
0 40-0.025 |
|
型号 |
滚珠丝杆尺寸 |
支撑轴承 基本额定载荷 |
螺母惯性 力矩 Kg·cm2 |
螺母 质量 Kg |
轴 质量 Kg/m |
|||||||||||

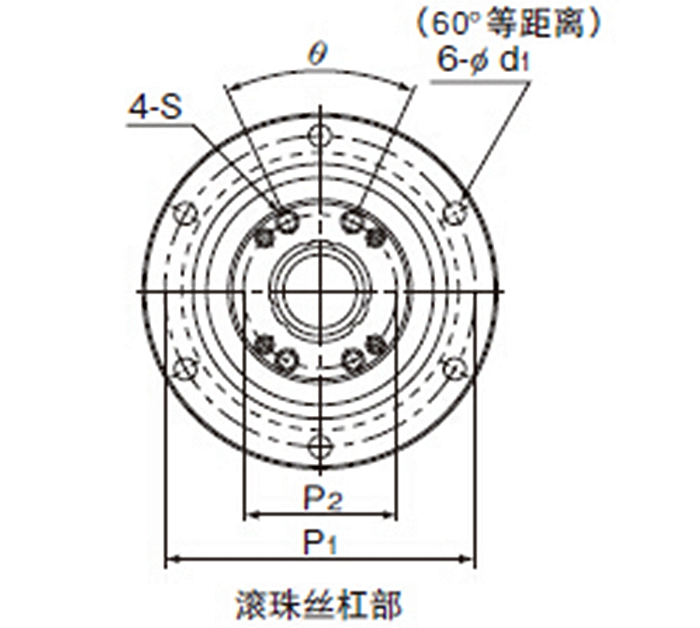

| D4 | H | B4 | B5 | Te | P1 | P2 | S | T | d1 | θ ° |
CA KN |
COA KN |
||||
| BLR-1616-3.6 |
+0.025 32 |
5 | 27.5 | 9 | 2 | 60 | 25 | M4 | 12 | 4.5 | 40 | 19.4 | 19.2 | 0.48 | 0.38 | 1.41 |
丝杆支撑轴承间隙的检测与修理：如测量丝杆的百分表在丝杆正反向转动时指针没有摆动，说明丝杆没有窜动。如百分表指针摆动，说明丝杆有窜动现象。该百分表最大与最小测量值之差就是丝杆的轴向窜动的数值。这时，我们就要检查支撑轴承的锁紧螺帽是否锁紧、支撑轴承是否已磨损失效、预加负荷轴承垫圈是否合适。如果轴承没有问题，只是预加负荷轴承垫圈不合适的话，只要重新配做预加负荷垫圈就可以了，如果轴承损坏，需要把轴承更换掉，重新配做预加负荷垫圈，再把背帽背紧。丝杆轴向窜动大小主要在于支撑轴承预加负荷垫圈的精度。丝杆安装精度最理想的状态是没有正反间隙，支撑轴承还要有0.02mm左右的过盈。
THK研磨滚珠丝杆BLR-1616-3.6属于螺母轧制丝杆，丝杆轴外径16，沟槽谷径13.7。滚珠丝杠缩小反向死区误差．如采取消除传动间隙、减少支承变形的措施。
