优势特点：THK研磨丝杠JPF 3610-6属于轧制滚珠丝杆，丝杆轴外径36，导程10。滚珠丝杆副应避免灰尘或切屑、污物等进入。如果滚珠丝杆副在机床上外露，应采用防护罩封闭，如采用螺旋弹簧钢带套管、伸缩套管或折叠式套管等。
|
丝杆轴 外径 d |
导程
ph |
型号 |
钢球 中心直径 dp |
沟槽谷径
dc |
负荷 圈数 列×圈 |
基本额定载荷 | |
|
Ca KN |
COA KN |
||||||
| 36 | 10 | JPF 3610-6 | 37 | 30.5 | 3×1 | 20.6 | 58 |

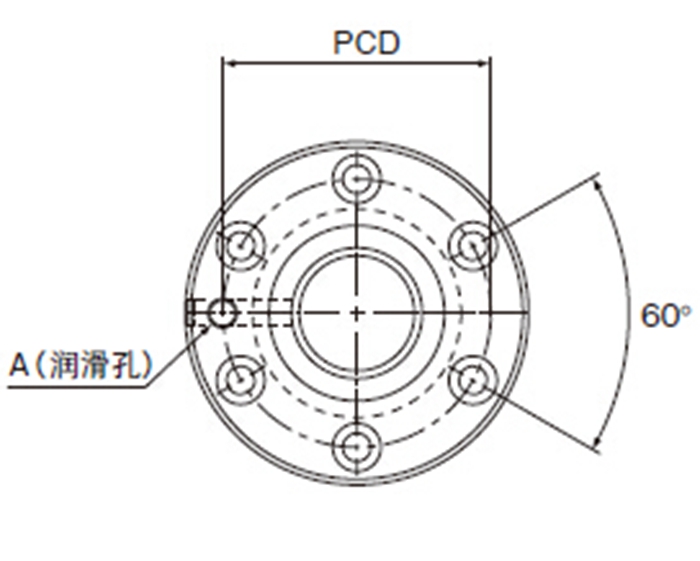

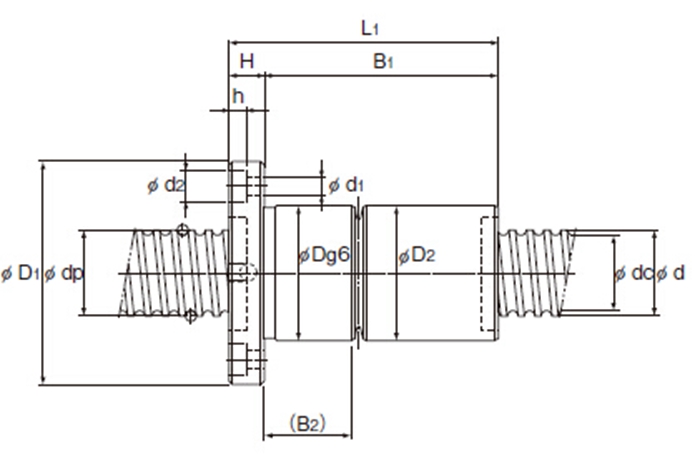

| 螺母尺寸 |
丝杆轴的 惯性力矩/mm Kg·cm2/mm |
螺母 质量 kg |
轴 质量 kg/m |
|||||||||
|
外径 D |
法兰直径 D1 |
外径 D2 |
全长 L1 |
H | B1 | B2 | PCD | d1×d2×h |
润滑孔 A |
|||
| 58 | 98 | 57.5 | 138 | 18 | 120 | 53.5 | 77 | 11×17.5×11 | M6 | 1.29×10-2 | 2.22 | 6.91 |
