优势特点：THK静音滚珠螺杆BLR-5050-3.6属于精密螺母旋转丝杆，丝杆轴外径50，沟槽谷径44.1。THK丝杠由于承载球与轴呈点接触故运用载荷小。钢球以极小的磨擦阻力旋转然后能取得高精度的平稳运动。

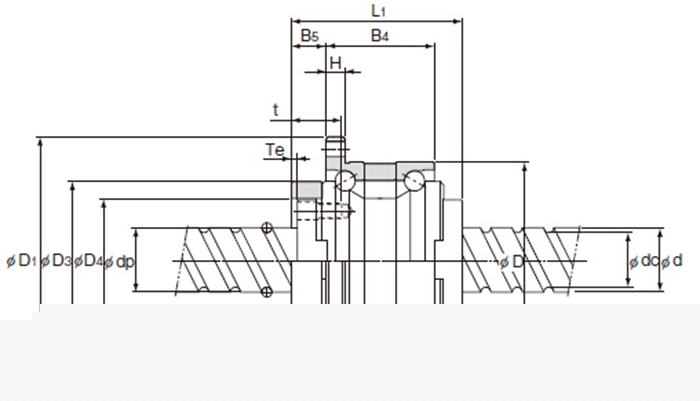

| 型号 |
丝杆轴 外径 d |
沟槽谷径 dc |
导程 ph |
钢球中心直径 dp |
基本额定负荷 | 滚珠丝杆尺寸 | ||||
|
CA KN |
COA KN |
外径 D |
法兰直径 D1 |
全长 L1 |
D3
|
|||||
| BLR-5050-3.6 | 50 | 44.1 | 50 | 52.2 | 57.8 | 155 |
0 120-0.008 |
156 | 126 |
0 100-0.035 |
|
型号 |
滚珠丝杆尺寸 |
支撑轴承 基本额定载荷 |
螺母惯性 力矩 Kg·cm2 |
螺母 质量 Kg |
轴 质量 Kg/m |
|||||||||||
| D4 | H | B4 | B5 | Te | P1 | P2 | S | T | d1 | θ ° |
CA KN |
COA KN |
||||
| BLR-5050-3.6 |
+0.035 90 |
12 | 80 | 25 | 4 | 136 | 75 | M10 | 28 | 11 | 50 | 62.2 | 83 | 58.2 | 6.22 | 14.08 |
滚珠丝杆定位精度高--滚珠丝杆在其螺母与丝杆之间以滚珠滚动方式实现滚动摩擦，滚动直线导轨的运动借助钢球滚动实现，导轨摩擦阻力小，动静摩擦阻力差值小，低速时不会产生爬行。重复定位精度高，适合作频繁启动或换向的运动部件。
THK静音滚珠螺杆BLR-5050-3.6属于精密螺母旋转丝杆，丝杆轴外径50，沟槽谷径44.1。THK丝杠由于承载球与轴呈点接触故运用载荷小。钢球以极小的磨擦阻力旋转然后能取得高精度的平稳运动。
