优势特点：
材质表：
| 型号 | 生产标准 | 外壳 | 滚珠 | 保持器 | 附件（密封件）材质 | |||||
| 材质 | 硬度（HRC） | 表面处理 | 材质 | 硬度（HRC） | 材质 | 使用温度℃ | 骨架 | 橡胶 | ||
| LMEF□UU | GBT/16940-2012 | Gcr15 | 60～64 | - | Gcr15 | 61～66 | 树脂 | -20～80 | 65Mn | 丁腈胶 |
| LMEF□AUU | GBT/16940-2012 | Gcr15 | 60～64 | 无电解镀镍 | Gcr15 | 61～66 | 树脂 | -20～80 | 65Mn | 丁腈胶 |

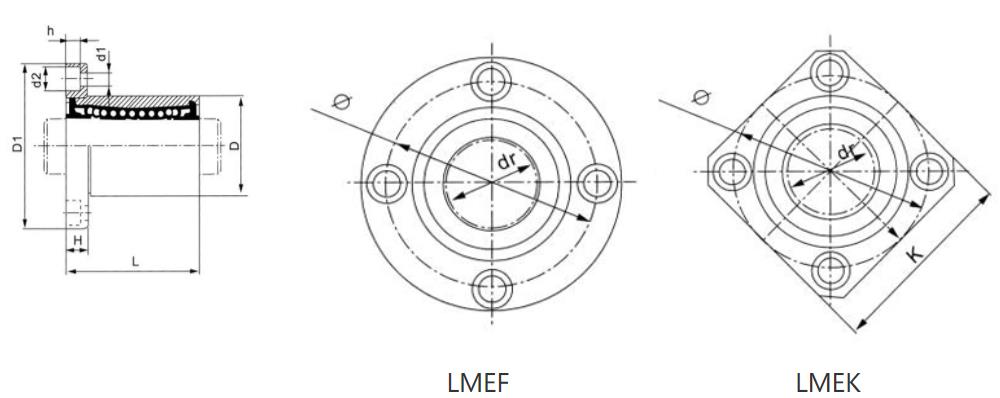

图纸
参数
| 型号 | 球例数 | 重量 （g） | 主要尺寸 | 法兰 垂直度 |
径向 跳动 (MAX.) |
基本额定载荷 | |||||||||||||
|
内径 dr |
内径 公差 |
外径 D |
外径 公差 |
长度 L |
长度 公差 |
法兰 D1 |
法兰 K |
法兰 H |
法兰 Φ |
联接孔 d1 |
联接孔 d2 |
联接孔 h |
C(kgf) | Co(kgf) | |||||
| LMEF5UU | 4 | 26 | 5 | +0.008 0 | 12 | 0 -0.008 | 22 | 0 -0.20 | 28 | 22 | 5 | 20 | 3.5 | 6 | 3.1 | 0.012 | 0.012 | 21 | 27 |
| LMEF8UU | 4 | 41 | 8 | +0.008 0 | 16 | 0 -0.008 | 25 | 0 -0.20 | 32 | 25 | 5 | 24 | 3.5 | 6 | 3.1 | 0.012 | 0.012 | 27 | 41 |
| LMEF10UU | 4 | 72 | 10 | +0.008 0 | 19 | 0 -0.009 | 29 | 0 -0.20 | 40 | 30 | 6 | 29 | 4.5 | 7.5 | 4.1 | 0.012 | 0.012 | 38 | 56 |
| LMEF12UU | 4 | 80 | 12 | +0.008 0 | 22 | 0 -0.009 | 32 | 0 -0.20 | 42 | 32 | 6 | 32 | 4.5 | 7.5 | 4.1 | 0.012 | 0.012 | 52 | 80 |
| LMEF16UU | 5 | 103 | 16 | +0.009 -0.001 | 26 | 0 -0.009 | 36 | 0 -0.20 | 46 | 35 | 6 | 36 | 4.5 | 7.5 | 4.1 | 0.012 | 0.012 | 59 | 91 |
| LMEF20UU | 5 | 182 | 20 | +0.009 -0.001 | 32 | 0 -0.011 | 45 | 0 -0.20 | 54 | 42 | 8 | 43 | 5.5 | 9 | 5.1 | 0.015 | 0.015 | 88 | 140 |
| LMEF25UU | 6 | 335 | 25 | +0.011 -0.001 | 40 | 0 -0.011 | 58 | 0 -0.30 | 62 | 50 | 8 | 51 | 5.5 | 9 | 5.1 | 0.015 | 0.015 | 100 | 160 |
| LMEF30UU | 6 | 560 | 30 | +0.011 -0.001 | 47 | 0 -0.011 | 68 | 0 -0.30 | 76 | 60 | 10 | 62 | 6.6 | 11 | 6.1 | 0.015 | 0.015 | 160 | 280 |
| LMEF40UU | 6 | 1175 | 40 | +0.013 -0.002 | 62 | 0 -0.013 | 80 | 0 -0.30 | 98 | 75 | 13 | 80 | 9 | 14 | 8.1 | 0.017 | 0.017 | 220 | 410 |
| LMEF50UU | 6 | 1745 | 50 | +0.013 -0.002 | 75 | 0 -0.013 | 100 | 0 -0.30 | 112 | 88 | 13 | 94 | 9 | 14 | 8.1 | 0.017 | 0.017 | 390 | 810 |
| LMEF60UU | 6 | 3320 | 60 | +0.013 -0.002 | 90 | 0 -0.015 | 125 | 0 -0.40 | 134 | 106 | 18 | 112 | 11 | 17.5 | 10.8 | 0.020 | 0.020 | 480 | 1000 |
