优势特点：
材质表：
| 型号 | 生产标准 | 外壳 | 滚珠 | 保持器 | 附件（密封件）材质 | |||||
| 材质 | 硬度（HRC） | 表面处理 | 材质 | 硬度（HRC） | 材质 | 使用温度℃ | 骨架 | 橡胶 | ||
| LMHC□LUU | GBT/16940-2012 | Gcr15 | 60～64 | - | Gcr15 | 61～66 | 树脂 | -20～80 | 65Mn | 丁腈胶 |
| LMHC□LAUU | GBT/16940-2012 | Gcr15 | 60～64 | 无电解镀镍 | Gcr15 | 61～66 | 树脂 | -20～80 | 65Mn | 丁腈胶 |
| LMHC□LM | GBT/16940-2012 | Gcr15 | 60～64 | - | Gcr15 | 61～66 | 08F | -20～150 | 65Mn | - |

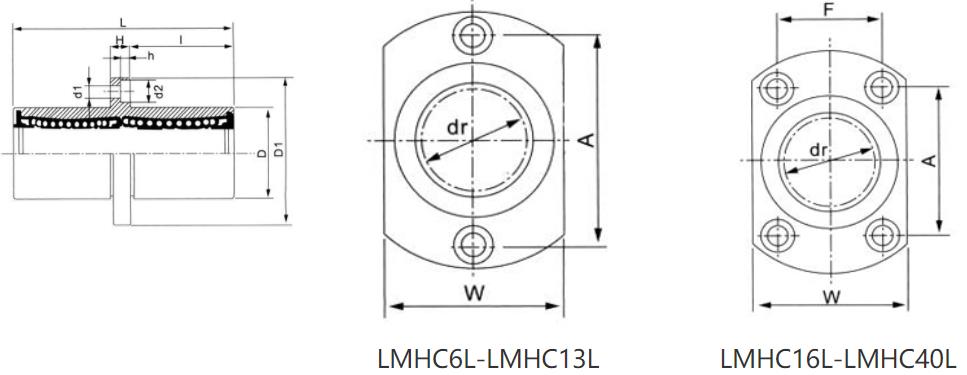

图纸：
型号参数：
| 型号 | 球例数 | 重量 （g） | 主要尺寸 | 法兰 垂直度 |
径向 跳动 (MAX.) |
基本额定载荷 | |||||||||||||||
|
内径 dr |
内径 公差 |
外径 D |
外径 公差 |
长度 L |
长度 公差 |
I |
法兰 D1 |
法兰 W |
法兰 H |
法兰 A |
法兰 F |
联接孔 d1 |
联接孔 d2 |
联接孔 h |
C(kgf) | Co(kgf) | |||||
| LMHC6LUU | 4 | 28 | 6 | 0 -0.010 | 12 | 0 -0.013 | 35 | 0 -0.30 | 15 | 28 | 18 | 5 | 20 | - | 3.5 | 6 | 3.1 | 0.015 | 0.015 | 33 | 54 |
| LMHC8LUU | 4 | 47 | 8 | 0 -0.010 | 15 | 0 -0.013 | 45 | 0 -0.30 | 20 | 32 | 21 | 5 | 24 | - | 3.5 | 6 | 3.1 | 0.015 | 0.015 | 44 | 80 |
| LMHC10LUU | 4 | 90 | 10 | 0 -0.010 | 19 | 0 -0.016 | 55 | 0 -0.30 | 24.5 | 40 | 25 | 6 | 29 | - | 4.5 | 7.5 | 4.1 | 0.015 | 0.015 | 60 | 112 |
| LMHC12LUU | 4 | 102 | 12 | 0 -0.010 | 21 | 0 -0.016 | 57 | 0 -0.30 | 25.5 | 42 | 27 | 6 | 32 | - | 4.5 | 7.5 | 4.1 | 0.015 | 0.015 | 83 | 160 |
| LMHC13LUU | 4 | 123 | 13 | 0 -0.010 | 23 | 0 -0.016 | 61 | 0 -0.30 | 27.5 | 43 | 29 | 6 | 33 | - | 4.5 | 7.5 | 4.1 | 0.015 | 0.015 | 83 | 160 |
| LMHC16LUU | 5 | 182 | 16 | 0 -0.010 | 28 | 0 -0.016 | 70 | 0 -0.30 | 32 | 48 | 34 | 6 | 31 | 22 | 4.5 | 7.5 | 4.1 | 0.015 | 0.015 | 126 | 240 |
| LMHC20LUU | 5 | 247 | 20 | 0 -0.012 | 32 | 0 -0.019 | 80 | 0 -0.30 | 36 | 54 | 38 | 8 | 36 | 24 | 5.5 | 9 | 5.1 | 0.020 | 0.020 | 143 | 280 |
| LMHC25LUU | 6 | 525 | 25 | 0 -0.012 | 40 | 0 -0.019 | 112 | 0 -0.40 | 52 | 62 | 46 | 8 | 40 | 32 | 5.5 | 9 | 5.1 | 0.020 | 0.020 | 159 | 320 |
| LMHC30LUU | 6 | 645 | 30 | 0 -0.012 | 45 | 0 -0.019 | 123 | 0 -0.40 | 56.5 | 74 | 51 | 10 | 49 | 35 | 6.6 | 11 | 6.1 | 0.020 | 0.020 | 254 | 560 |
| LMHC35LUU | 6 | 960 | 35 | 0 -0.015 | 52 | 0 -0.022 | 135 | 0 -0.40 | 62.5 | 82 | 58 | 10 | 55 | 38 | 6.6 | 11 | 6.1 | 0.025 | 0.025 | 270 | 640 |
| LMHC40LUU | 6 | 1410 | 40 | 0 -0.015 | 60 | 0 -0.022 | 151 (154) | 0 -0.40 | 69 (70.5) | 96 | 66 | 13 | 64 | 45 | 9 | 14 | 8.1 | 0.025 | 0.025 | 350 | 820 |
| LMHC50LUU | 6 | 3410 | 50 | 0 -0.015 | 80 | 0 -0.022 | 192 | 0 -0.40 | 89.5 | 116 | 86 | 13 | 80 | 56 | 9 | 14 | 8.1 | 0.025 | 0.025 | 608 | 1590 |
