当前位置：首页 > YTP直线轴承 > 直线法兰轴承系列 >

YTP直线轴承LMHP□L系列

产品类别：直线法兰轴承系列
产品型号：
产品价格：洽谈
录入时间：2020-05-30
浏览次数：398 次
在线客服：
电话咨询：13532728713

产品介绍/参数

优势特点：

材质表：

型号	生产标准	外壳			滚珠		保持器		附件（密封件）材质
型号	生产标准	材质	硬度（HRC）	表面处理	材质	硬度（HRC）	材质	使用温度℃	骨架	橡胶
LMHP-LUU	GBT/16940-2012	Gcr15	60～64	-	Gcr15	61～66	树脂	-20～80	65Mn	丁腈胶
LMHP-LAUU	GBT/16940-2012	Gcr15	60～64	无电解镀镍	Gcr15	61～66	树脂	-20～80	65Mn	丁腈胶
LMHP-LM	GBT/16940-2012	Gcr15	60～64	-	Gcr15	61～66	08F	-20～150	65Mn	-

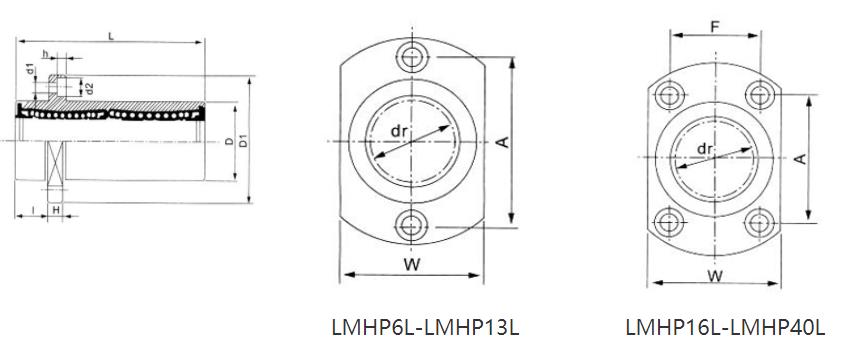

图纸：


型号参数：

型号	球例数	重量（g）	主要尺寸															法兰垂直度	径向跳动 (MAX.)	基本额定载荷
型号	球例数	重量（g）	内径 dr	内径公差	外径 D	外径公差	长度 L	长度公差	I	法兰 D1	法兰 W	法兰 H	法兰 A	法兰 F	联接孔 d1	联接孔 d2	联接孔 h	法兰垂直度	径向跳动 (MAX.)	C(kgf)	Co(kgf)
LMHP6LUU	4	28	6	0 -0.010	12	0 -0.013	35	0 -0.30	5	28	18	5	20	-	3.5	6	3.1	0.015	0.015	33	54
LMHP8LUU	4	47	8	0 -0.010	15	0 -0.013	45	0 -0.30	5	32	21	5	24	-	3.5	6	3.1	0.015	0.015	44	80
LMHP10LUU	4	90	10	0 -0.010	19	0 -0.016	55	0 -0.30	6	40	25	6	29	-	4.5	7.5	4.1	0.015	0.015	60	112
LMHP12LUU	4	102	12	0 -0.010	21	0 -0.016	57	0 -0.30	6	42	27	6	32	-	4.5	7.5	4.1	0.015	0.015	83	160
LMHP13LUU	4	123	13	0 -0.010	23	0 -0.016	61	0 -0.30	6	43	29	6	33	-	4.5	7.5	4.1	0.015	0.015	83	160
LMHP16LUU	5	182	16	0 -0.010	28	0 -0.016	70	0 -0.30	6	48	34	6	31	22	4.5	7.5	4.1	0.015	0.015	126	240
LMHP20LUU	5	247	20	0 -0.012	32	0 -0.019	80	0 -0.30	8	54	38	8	36	24	5.5	9	5.1	0.020	0.020	143	280
LMHP25LUU	6	525	25	0 -0.012	40	0 -0.019	112	0 -0.40	8	62	46	8	40	32	5.5	9	5.1	0.020	0.020	159	320
LMHP30LUU	6	645	30	0 -0.012	45	0 -0.019	123	0 -0.40	10	74	51	10	49	35	6.6	11	6.1	0.020	0.020	254	560
LMHP35LUU	6	960	35	0 -0.015	52	0 -0.022	135	0 -0.40	10	82	58	10	55	38	6.6	11	6.1	0.025	0.025	270	640
LMHP40LUU	6	1410	40	0 -0.015	60	0 -0.022	151 (154)	0 -0.40	13	96	66	13	64	45	9	14	8.1	0.025	0.025	350	820
LMHP50LUU	6	3450	50	0 -0.015	80	0 -0.022	192	0 -0.40	13	116	86	13	80	56	9	14	8.1	0.025	0.025	608	1590
