YTP直线轴承LMFP□L系列

产品类别：直线法兰轴承系列
产品型号：
产品价格：洽谈
录入时间：2020-05-30
浏览次数：210 次
在线客服：
电话咨询：13532728713

产品介绍/参数

优势特点：

材质表：

型号	生产标准	外壳			滚珠		保持器		附件（密封件）材质
型号	生产标准	材质	硬度（HRC）	表面处理	材质	硬度（HRC）	材质	使用温度℃	骨架	橡胶
LMFP□LUU	GBT/16940-2012	Gcr15	60～64	-	Gcr15	61～66	树脂	-20～80	65Mn	丁腈胶
LMFP□LAUU	GBT/16940-2012	Gcr15	60～64	无电解镀镍	Gcr15	61～66	树脂	-20～80	65Mn	丁腈胶
LMFP□LM	GBT/16940-2012	Gcr15	60～64	-	Gcr15	61～66	08F	-20～150	65Mn	-

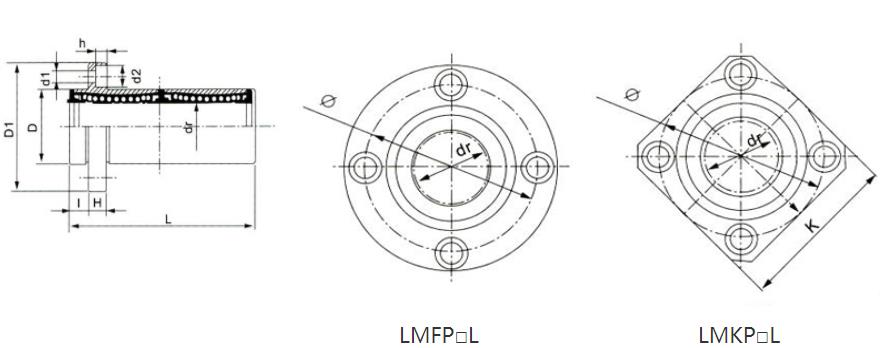

图纸：


型号参数：

型号	球例数	重量（g）	主要尺寸														法兰垂直度	径向跳动 (MAX.)	基本额定载荷
型号	球例数	重量（g）	内径 dr	内径公差	外径 D	外径公差	长度 L	长度公差	I	法兰 D1	法兰 K	法兰 H	法兰 Φ	联接孔 d1	联接孔 d2	联接孔 h	法兰垂直度	径向跳动 (MAX.)	C(kgf)	Co(kgf)
LMFP6LUU	4	31	6	0 -0.01	12	0 -0.013	35	0 -0.3	5	28	22	5	20	3.5	6	3.1	0.015	0.015	33	54
LMFP8LUU	4	51	8	0 -0.01	15	0 -0.013	45	0 -0.3	5	32	25	5	24	3.5	6	3.1	0.015	0.015	44	80
LMFP10LUU	4	98	10	0 -0.01	19	0 -0.016	55	0 -0.3	6	40	30	6	29	4.5	7.5	4.1	0.015	0.015	60	112
LMFP12LUU	4	110	12	0 -0.01	21	0 -0.016	57	0 -0.3	6	42	32	6	32	4.5	7.5	4.1	0.015	0.015	83	160
LMFP13LUU	4	130	13	0 -0.01	23	0 -0.016	61	0 -0.3	6	43	34	6	33	4.5	7.5	4.1	0.015	0.015	83	160
LMFP16LUU	5	190	16	0 -0.01	28	0 -0.016	70	0 -0.3	6	48	37	6	38	4.5	7.5	4.1	0.015	0.015	126	240
LMFP20LUU	5	260	20	0 -0.012	32	0 -0.019	80	0 -0.3	8	54	42	8	43	5.5	9	5.1	0.015	0.015	143	280
LMFP25LUU	6	540	25	0 -0.012	40	0 -0.019	112	0 -0.4	8	62	50	8	51	5.5	9	5.1	0.02	0.02	159	320
LMFP30LUU	6	680	30	0 -0.012	45	0 -0.019	123	0 -0.4	10	74	58	10	60	6.6	11	6.1	0.02	0.02	254	560
LMFP35LUU	6	1020	35	0 -0.015	52	0 -0.022	135	0 -0.4	10	82	64	10	67	6.6	11	6.1	0.02	0.02	270	640
LMFP40LUU	6	1570	40	0 -0.015	60	0 -0.022	151 (154)	0 -0.4	13	96	75	13	78	9	14	8.1	0.025	0.025	350	820
LMFP50LUU	6	3600	50	0 -0.015	80	0 -0.022	192	0 -0.4	13	116	92	13	98	9	14	8.1	0.025	0.025	620	1622
LMFP60LUU	6	4500	60	0 -0.020	90	0 -0.025	209	0 -0.4	18	134	106	18	112	11	17.5	10.8	0.025	0.025	770	2040
