当前位置：首页 > YTP直线轴承 > 直线法兰轴承系列 >

YTP直线轴承LMH系列

产品类别：直线法兰轴承系列
产品型号：
产品价格：洽谈
录入时间：2020-05-30
浏览次数：213 次
在线客服：
电话咨询：13532728713

产品介绍/参数

优势特点：

材质表：

型号	生产标准	外壳			滚珠		保持器		附件（密封件）材质
型号	生产标准	材质	硬度（HRC）	表面处理	材质	硬度（HRC）	材质	使用温度℃	骨架	橡胶
LMH□UU	GBT/16940-2012	Gcr15	60～64	-	Gcr15	61～66	树脂	-20～80	65Mn	丁腈胶
LMH□AUU	GBT/16940-2012	Gcr15	60～64	无电解镀镍	Gcr15	61～66	树脂	-20～80	65Mn	丁腈胶
LMH□M	GBT/16940-2012	Gcr15	60～64	-	Gcr15	61～66	08F	-20～150	65Mn	-

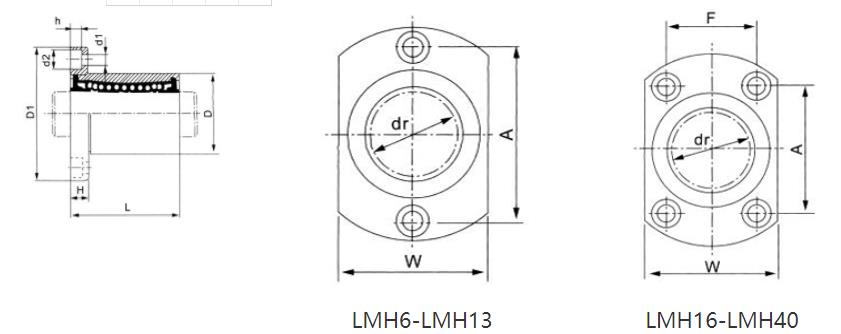

图纸：


型号	球例数	重量（g）	主要尺寸														法兰垂直度	径向跳动 (MAX.)	基本额定载荷
型号	球例数	重量（g）	内径 dr	内径公差	外径 D	外径公差	长度 L	长度公差	法兰 D1	法兰 W	法兰 H	法兰 A	法兰 F	联接孔 d1	联接孔 d2	联接孔 h	法兰垂直度	径向跳动 (MAX.)	C(kgf)	Co(kgf)
LMH6UU	4	21	6	0 -0.009	12	0 -0.011	19	0 -0.20	28	18	5	20	-	3.5	6	3.1	0.012	0.012	21	27
LMH8UU	4	33	8	0 -0.009	15	0 -0.011	24	0 -0.20	32	21	5	24	-	3.5	6	3.1	0.012	0.012	27	41
LMH10UU	4	64	10	0 -0.009	19	0 -0.013	29	0 -0.20	40	25	6	29	-	4.5	7.5	4.1	0.012	0.012	38	56
LMH12UU	4	68	12	0 -0.009	21	0 -0.013	30	0 -0.20	42	27	6	32	-	4.5	7.5	4.1	0.012	0.012	42	61
LMH13UU	4	81	13	0 -0.009	23	0 -0.013	32	0 -0.20	43	29	6	33	-	4.5	7.5	4.1	0.012	0.012	52	79
LMH16UU	5	112	16	0 -0.009	28	0 -0.013	37	0 -0.20	48	34	6	31	22	4.5	7.5	4.1	0.012	0.012	79	120
LMH20UU	5	167	20	0 -0.010	32	0 -0.016	42	0 -0.20	54	38	8	36	24	5.5	9	5.1	0.015	0.015	88	140
LMH25UU	6	325	25	0 -0.010	40	0 -0.016	59	0 -0.30	62	46	8	40	32	5.5	9	5.1	0.015	0.015	100	160
LMH30UU	6	388	30	0 -0.010	45	0 -0.016	64	0 -0.30	74	51	10	49	35	6.6	11	6.1	0.015	0.015	160	280
LMH35UU	6	590	35	0 -0.012	52	0 -0.019	70	0 -0.30	82	58	10	55	38	6.6	11	6.1	0.020	0.020	170	320
LMH40UU	6	910	40	0 -0.012	60	0 -0.019	80	0 -0.30	96	66	13	64	45	9	14	8.1	0.020	0.020	220	410
LMH50UU	6	2050	50	0 -0.012	80	0 -0.019	100	0 -0.30	116	86	13	80	56	9	14	8.1	0.020	0.020	382	794
