当前位置：首页 > YTP直线轴承 > 直线法兰轴承系列 >

YTP直线轴承LMK系列

产品类别：直线法兰轴承系列
产品型号：
产品价格：洽谈
录入时间：2020-05-30
浏览次数：291 次
在线客服：
电话咨询：13532728713

产品介绍/参数

优势特点：

材质表：

型号	生产标准	外壳			滚珠		保持器		附件（密封件）材质
型号	生产标准	材质	硬度（HRC）	表面处理	材质	硬度（HRC）	材质	使用温度℃	骨架	橡胶
LMK□UU	GBT/16940-2012	Gcr15	60～64	-	Gcr15	61～66	树脂	-20～80	65Mn	丁腈胶
LMK□AUU	GBT/16940-2012	Gcr15	60～64	无电解镀镍	Gcr15	61～66	树脂	-20～80	65Mn	丁腈胶
LMK□M	GBT/16940-2012	Gcr15	60～64	-	Gcr15	61～66	08F	-20～150	65Mn	-

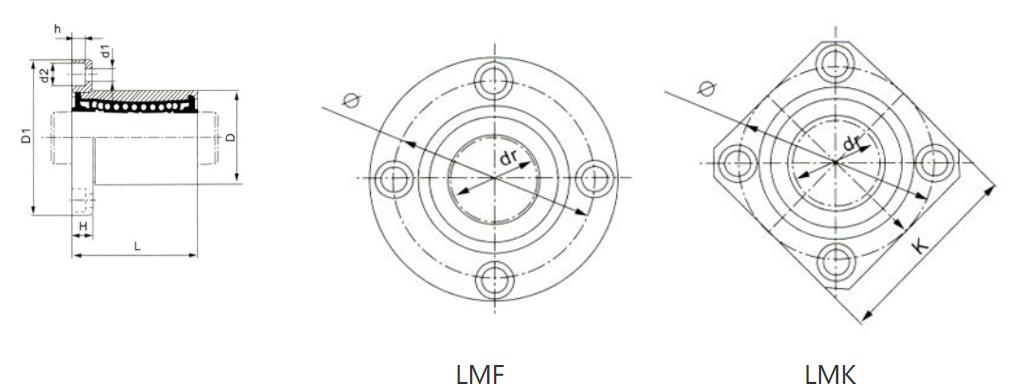

图纸：


型号参数：

型号	球例数	重量（g）	主要尺寸													法兰垂直度	径向跳动 (MAX.)	基本额定载荷
型号	球例数	重量（g）	内径 dr	内径公差	外径 D	外径公差	长度 L	长度公差	法兰 D1	法兰 K	法兰 H	法兰 Φ	联接孔 d1	联接孔 d2	联接孔 h	法兰垂直度	径向跳动 (MAX.)	C(kgf)	Co(kgf)
LMK6UU	4	18	6	0 -0.009	12	0 -0.011	19	0 -0.20	28	22	5	20	3.5	6	3.1	0.012	0.012	21	27
LMK8SUU	4	24	8	0 -0.009	15	0 -0.011	17	0 -0.20	32	25	5	24	3.5	6	3.1	0.012	0.012	18	22
LMK8UU	4	29	8	0 -0.009	15	0 -0.011	24	0 -0.20	32	25	5	24	3.5	6	3.1	0.012	0.012	28	40
LMK10UU	4	52	10	0 -0.009	19	0 -0.013	29	0 -0.20	40	30	6	29	4.5	7.5	4.1	0.012	0.012	38	56
LMK12UU	4	57	12	0 -0.009	21	0 -0.013	30	0 -0.20	42	32	6	32	4.5	7.5	4.1	0.012	0.012	52	80
LMK13UU	4	72	13	0 -0.009	23	0 -0.013	32	0 -0.20	43	34	6	33	4.5	7.5	4.1	0.012	0.012	52	80
LMK16UU	5	104	16	0 -0.009	28	0 -0.013	37	0 -0.20	48	37	6	38	4.5	7.5	4.1	0.012	0.012	79	120
LMK20UU	5	145	20	0 -0.010	32	0 -0.016	42	0 -0.20	54	42	8	43	5.5	9	5.1	0.015	0.015	90	140
LMK25UU	6	300	25	0 -0.010	40	0 -0.016	59	0 -0.30	62	50	8	51	5.5	9	5.1	0.015	0.015	100	160
LMK30UU	6	375	30	0 -0.010	45	0 -0.016	64	0 -0.30	74	58	10	60	6.6	11	6.1	0.015	0.015	160	280
LMK35UU	6	560	35	0 -0.012	52	0 -0.019	70	0 -0.30	82	64	10	67	6.6	11	6.1	0.020	0.020	170	320
LMK40UU	6	880	40	0 -0.012	60	0 -0.019	80	0 -0.30	96	75	13	78	9	14	8.1	0.020	0.020	220	410
LMK50UU	6	2000	50	0 -0.012	80	0 -0.019	100	0 -0.30	116	92	13	98	9	14	8.1	0.020	0.020	390	810
LMK60UU	6	2560	60	0 -0.015	90	0 -0.022	110	0 -0.30	134	106	18	112	11	17.5	10.8	0.025	0.025	480	1020
LMK80UU	6	5300	80	0 -0.015	120	0 -0.022	140	0 -0.40	164	136	18	142	11	17.5	10.8	0.025	0.025	735	1600
LMK100UU	6	9900	100	0-0.020	150	0-0.029	175	0 -0.30	200	170	20	175	14	20	13.1	0.03	0.03	1410	3481
