优势特点：

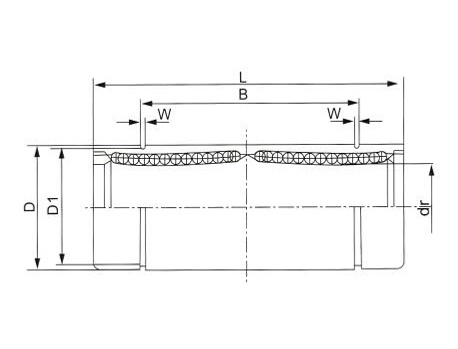

LMB□LUU (英制标准)图纸：
型号参数：
| 型号 | 球例数 |
重量 (g) |
主要尺寸 | 径向 跳动 | 基本额定载荷 | ||||||||||
|
内径 dr |
内径 公差 |
外径 D |
外径 公差 |
长度 L |
长度 公差 |
外止动槽 B |
外止动槽 公差 |
外止动槽 D1 |
W | C(kgf) | Co(kgf) | ||||
| LMB04L | 4 | 17.5 | 1/4"(6.35) | 0 -0.010 | 0.5"(12.7) | 0 -0.013 | 1.375"(34.925) | 0 -0.30 | 1.022"(25.959) | 0 -0.30 | 0.4687"(11.906) | 0.039"(0.992) | 0.015 | 33 | 54 |
| LMB06LUU | 4 | 28 | 3/8"(9.525) | 0 -0.010 | 0.625"(15.875) | 0 -0.016 | 1.5938"(40.481) | 0 -0.30 | 1.2716"(32.298) | 0 -0.30 | 0.588"(14.935) | 0.039"(0.992) | 0.015 | 36 | 64 |
| LMB08LUU | 4 | 80 | 1/2"(12.7) | 0 -0.010 | 0.875"(22.225) | 0 -0.016 | 2.375"(60.325) | 0 -0.30 | 1.925"(48.895) | 0 -0.30 | 0.8209"(20.853) | 0.0459"(1.168) | 0.015 | 83 | 160 |
| LMB10LUU | 4 | 160 | 5/8"(15.875) | 0 -0.010 | 1.125"(28.575) | 0 -0.016 | 2.8125"(71.483) | 0 -0.30 | 2.2079"(56.08) | 0 -0.30 | 1.059"(26.899) | 0.0559"(1.422) | 0.020 | 126 | 240 |
| LMB12LUU | 5 | 195 | 3/4"(19.05) | 0 -0.012 | 1.25"(31.75) | 0 -0.019 | 3.0937"(78.581) | 0 -0.30 | 2.3314"(59.218) | 0 -0.30 | 1.176"(29.87) | 0.0559"(1.422) | 0.020 | 140 | 280 |
| LMB16LUU | 5 | 410 | 1"(25.4) | 0 -0.012 | 1.5625"(39.688) | 0 -0.019 | 4.2813"(108.744) | 0 -0.40 | 3.5094"(89.139) | 0 -0.40 | 1.4687"(37.306) | 0.0679"(1.727) | 0.020 | 160 | 320 |
| LMB20LUU | 6 | 820 | 1-1/4"(31.75) | 0 -0.015 | 2"(50.8) | 0 -0.022 | 5"(127) | 0 -0.40 | 4.0094"(101.839) | 0 -0.40 | 1.8859"(47.904) | 0.0679"(1.727) | 0.025 | 255 | 560 |
| LMB24LUU | 6 | 1250 | 1-1/2"(38.1) | 0 -0.015 | 2.375"(60.325) | 0 -0.022 | 5.6875"(144.463) | 0 -0.40 | 4.8236"(122.519) | 0 -0.40 | 2.2389"(56.87) | 0.859"(2.184) | 0.025 | 350 | 820 |
| LMB32LUU | 6 | 1250 | 2"(50.8) | 0 -0.015 | 3"(76.2) | 0 -0.025 | 7.75"(196.85) | 0 -0.40 | 6.3834"(162.138) | 0 -0.40 | 2.8379"(72.085) | 0.1029"(2.616) | 0.030 | 620 | 1622 |
