优势特点：
-

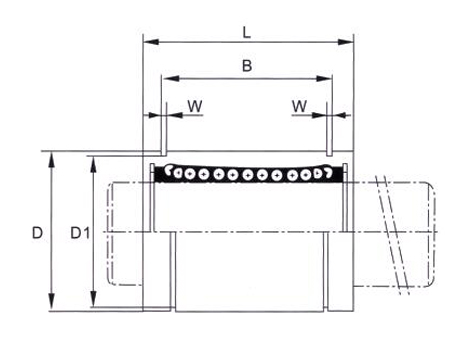

LMB□OP (英制标准)图纸
-
| 型号 | 球例数 | 重量 （g） | 主要尺寸 |
径向 跳动 (MAX.) |
基本额定载荷 | ||||||||||||
|
内径 dr |
内径 公差 |
外径 D |
外径 公差 |
长度 L |
长度 公差 |
外止动槽 B |
外止动槽 公差 |
外止动槽 D1 |
W | h1 | θ | C(kgf) | Co(kgf) | ||||
| LMB08UUOP | 3 | 28 | 1/2"(12.7) | 0 -0.009 | 0.875"(22.225) | 0 -0.013 | 1.25"(31.75) | 0 -0.20 | 0.9625"(24.46) | 0 -0.20 | 0.8209"(20.853) | 0.0459"(1.168) | 0.34"(7.9375) | 80° | 0.012 | 52 | 80 |
| LMB10UUOP | 3 | 57 | 5/8"(15.875) | 0 -0.009 | 1.125"(28.575) | 0 -0.013 | 1.5"(38.1) | 0 -0.20 | 1.1039"(28.04) | 0 -0.20 | 1.059"(26.899) | 0.0559"(1.422) | 0.375"(9.525) | 80° | 0.015 | 79 | 120 |
| LMB12UUOP | 4 | 76 | 3/4"(19.05) | 0 -0.010 | 1.25"(31.75) | 0 -0.016 | 1.625"(41.275) | 0 -0.20 | 1.1657"(29.61) | 0 -0.20 | 1.176"(29.87) | 0.0559"(1.422) | 0.4375"(11.1125) | 60° | 0.015 | 88 | 140 |
| LMB16UUOP | 4 | 170 | 1"(25.4) | 0 -0.010 | 1.5625"(39.688) | 0 -0.016 | 2.25"(57.15) | 0 -0.30 | 1.7547"(44.57) | 0 -0.30 | 1.4687"(37.306) | 0.0679"(1.727) | 0.5625"(14.2875) | 50° | 0.015 | 100 | 160 |
| LMB20UUOP | 5 | 370 | 1-1/4"(31.75) | 0 -0.012 | 2"(50.8) | 0 -0.019 | 2.625"(66.675) | 0 -0.30 | 2.0047"(50.92) | 0 -0.30 | 1.8859"(47.904) | 0.0679"(1.727) | 0.625"(15.875) | 50° | 0.020 | 160 | 280 |
| LMB24UUOP | 5 | 570 | 1-1/2"(38.1) | 0 -0.012 | 2.375"(60.325) | 0 -0.019 | 3"(76.2) | 0 -0.30 | 2.4118"(61.26) | 0 -0.30 | 2.2389"(56.87) | 0.859"(2.184) | 0.75"(19.05) | 50° | 0.020 | 220 | 410 |
| LMB32UUOP | 5 | 980 | 2"(50.8) | 0 -0.012 | 3"(76.2) | 0 -0.022 | 4"(101.6) | 0 -0.30 | 3.1917"(81.07) | 0 -0.30 | 2.8379"(72.085) | 0.1029"(2.616) | 1"(25.4) | 50° | 0.025 | 390 | 810 |
